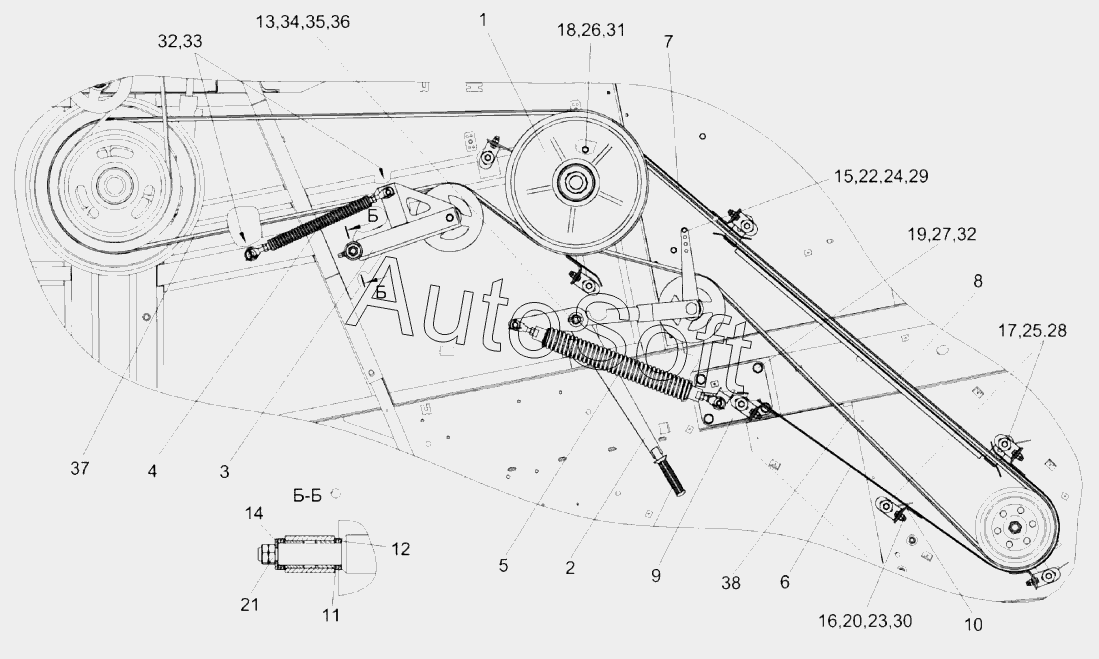

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка привода соломоизмельчителя КЗК-14-0290400А
29
20
21
22
23
24
25
26
27
28
19
30
31
32
32
33
34
35
36
37
38
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0290400А | К***А | Установка привода соломоизмельчителя | |
| 1 | К***А | Контрпривод | |
| 2 | К***А | Натяжник | |
| 3 | К***0 | Натяжник | |
| 4 | К***0 | Пружина | |
| 5 | К***А | Пружина | |
| 6 | К***А | Щиток | |
| 7 | К***А | Щиток | |
| 8 | К***А | Щиток | |
| 9 | К***0 | Опора | |
| 10 | К***А | Кронштейн | |
| 11 | К***4 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | К***2 | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | Б***6 | Болт М8-6gx85-7796 | |
| 16 | Б***6 | Болт М10-6gx30-7796 | |
| 17 | Б***6 | Болт М12-6gx45-7796 | |
| 18 | Б***6 | Болт М14-6gx45-7796 | |
| 19 | Б***6 | Болт М16-6gx45-7796 | |
| 20 | Г***6 | Гайка М10-6g-2526 | |
| 21 | Г***6 | Гайка М20Х1,5-6g-2526 | |
| 22 | Г***5 | Гайка М8-6g-5915 | |
| 23 | Г***5 | Гайка М10-6g-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 28 | Ш***8 | Шайба C 12.01-6958 | |
| 29 | Ш***1 | Шайба C.8.01-11371 | |
| 30 | Ш***1 | Шайба C.10.01-11371 | |
| 31 | Ш***1 | Шайба C.14.01-11371 | |
| 32 | Ш***1 | Шайба C.16.01-11371 | |
| 33 | Ш***7 | Шплинт 4Х32-397 | |
| 34 | В***2 | Кольцо | |
| 35 | S***7 | Штуцер прямой | |
| 36 | S***3 | Штуцер угловой | |
| 37 | 2***K | Ремень 2 HB BP 4062 K | |
| 38 | 2***K | Ремень 2 HB BP 4250 K |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
