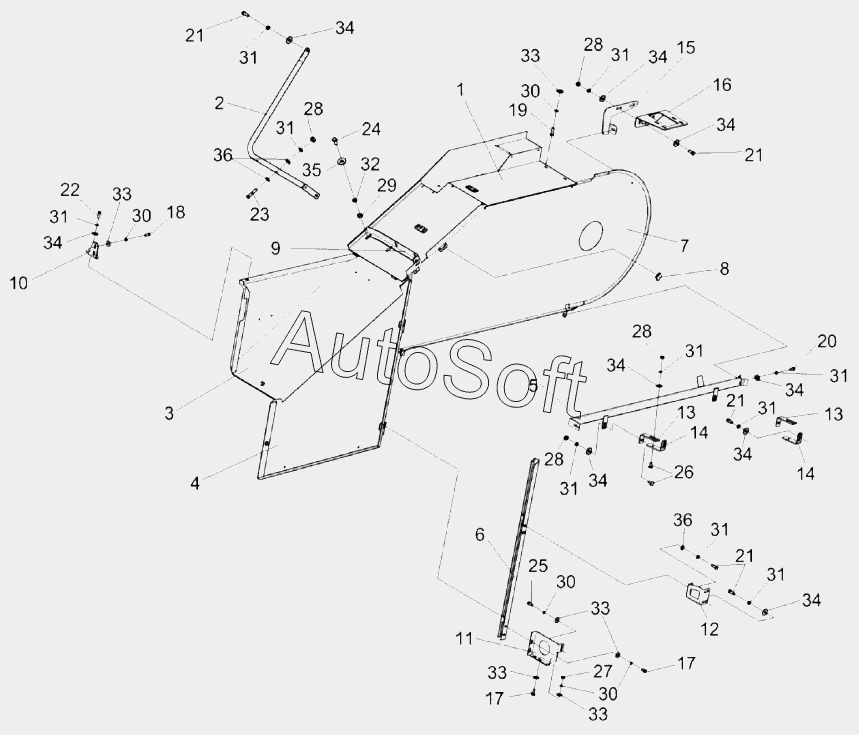

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0132100 | К***0 | Установка капотов | |
| 1 | К***0 | Панель | |
| 2 | К***0 | Зацеп | |
| 3 | К***0 | Панель | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Направляющая | |
| 6 | К***0 | Стойка | |
| 7 | К***0 | Ограждение | |
| 8 | К***1 | Держатель | |
| 9 | К***6 | Перегородка | |
| 10 | К***1 | Кронштейн | |
| 11 | К***3 | Кронштейн | |
| 12 | К***5 | Кронштейн | |
| 13 | К***2 | Планка | |
| 14 | К***3 | Планка | |
| 15 | К***4 | Кронштейн | |
| 16 | К***5 | Кронштейн | |
| 17 | Б***6 | Болт М8-6gx16-7796 | |
| 18 | Б***6 | Болт М8-6gx20-7796 | |
| 19 | Б***6 | Болт М8-6gx25-7796 | |
| 20 | Б***6 | Болт М10-6gx20-7796 | |
| 21 | Б***6 | Болт М10-6gx25-7796 | |
| 22 | Б***6 | Болт М10-6gx30-7796 | |
| 23 | Б***6 | Болт М10-6gx50-7796 | |
| 24 | Б***6 | Болт М12-6gx25-7796 | |
| 25 | Б***8 | Болт М8-6gx20-7798 | |
| 26 | Б***2 | Болт М10-6gx25-7802 | |
| 27 | Г***5 | Гайка М8-6g-5915 | |
| 28 | Г***5 | Гайка М10-6g-5915 | |
| 29 | Г***5 | Гайка М12-6g-5915 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***8 | Шайба C 8.01-6958 | |
| 34 | Ш***8 | Шайба C 10.01-6958 | |
| 35 | Ш***8 | Шайба C 12.01-6958 | |
| 36 | Ш***1 | Шайба C.10.01-11371 |
