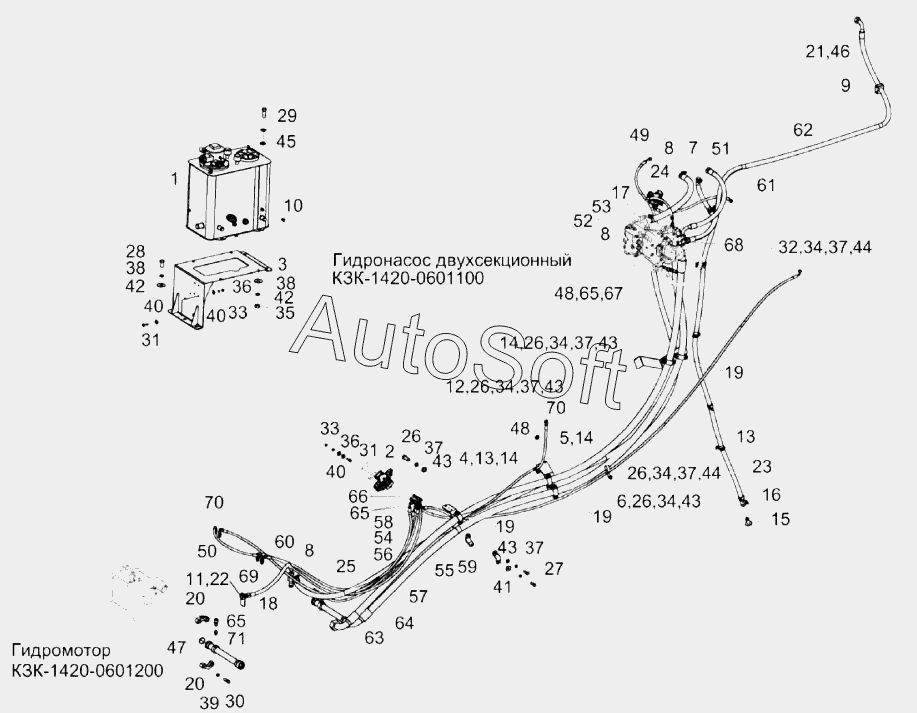

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Гидросистема привода ходовой части комбайна КЗС-1624-1 КЗК-16-1-0601000
45
53
52
51
50
49
48
48
47
46
54
44
44
43
43
43
43
43
42
42
41
40
40
40
39
38
38
37
37
37
37
37
37
63
71
70
70
69
68
67
66
65
65
65
64
36
36
62
61
60
59
58
57
56
55
9
17
16
15
14
14
14
13
13
12
11
10
18
8
8
8
7
6
5
4
3
2
1
27
35
34
34
34
34
34
33
33
32
31
31
30
29
28
26
26
26
26
26
25
24
23
22
21
20
20
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0601000 | К***0 | Гидросистема привода ходовой части комбайна КЗС-1624-1 | |
| 1 | К***0 | Бак масляный | |
| 2 | К***0 | Гидроблок управления переключением передач | |
| 3 | К***0 | Опора маслобака | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Хомут | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | Г***0 | Установка зажима | |
| 10 | З***1 | Заглушка | |
| 11 | К***0 | Полумуфта внутренняя | |
| 12 | К***0 | Хомут | |
| 13 | К***4 | Хомут | |
| 14 | К***5 | Хомут | |
| 15 | У***0 | Пробка | |
| 16 | У***0 | Хомут стяжной | |
| 17 | У***0 | Гидроблок доворота вала мотора ГСТ | |
| 18 | К***8 | Переходник | |
| 19 | К***5 | Прижим | |
| 20 | К***1 | Полуфланец 6000-1 1/4 | |
| 21 | К***2 | Штуцер | |
| 22 | П***5 | Гайка специальная | |
| 23 | Р***3 | Рукав | |
| 24 | Р***7 | Рукав всасывающий 17 G-16 | |
| 25 | Р***2 | Рукав всасывающий 17 G-16 | |
| 26 | Б***6 | Болт М8-6gx20-7796 | |
| 27 | Б***6 | Болт М8-6gx25-7796 | |
| 28 | Б***6 | Болт М12-6gx25-7796 | |
| 29 | Б***6 | Болт М12-6gx35-7796 | |
| 30 | Б***6 | Болт М14-6gx50-7796 | |
| 31 | Б***8 | Болт М6-6gx20-7798 | |
| 32 | Б***2 | Болт М8-6gx20-7802 | |
| 33 | Г***5 | Гайка М6-6g-5915 | |
| 34 | Г***5 | Гайка М8-6g-5915 | |
| 35 | Г***5 | Гайка М12-6g-5915 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 40 | Ш***8 | Шайба C 6.01-6958 | |
| 41 | Ш***8 | Шайба C 8.01-6958 | |
| 42 | Ш***8 | Шайба C 12.01-6958 | |
| 43 | Ш***1 | Шайба C.8.01-11371 | |
| 44 | Ш***1 | Шайба C.10.01-11371 | |
| 45 | Ш***1 | Шайба C.12.01-11371 | |
| 46 | 2***8 | Прокладка 27М1-23358 | |
| 47 | К***о | Кольцо | |
| 48 | R***F | Переходник | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***5 | Рукав высокого давления | |
| 55 | Р***5 | Рукав высокого давления | |
| 56 | Р***5 | Рукав высокого давления | |
| 57 | Р***5 | Рукав высокого давления | |
| 58 | Р***5 | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***5 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***0 | Рукав высокого давления | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | Р***0 | Рукав высокого давления | |
| 65 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 66 | E***F | Тройник | |
| 67 | E***F | Тройник | |
| 68 | E***F | Тройник | |
| 69 | E***F | Тройник | |
| 70 | E***F | Угольник | |
| 71 | G***F | Штуцер |
