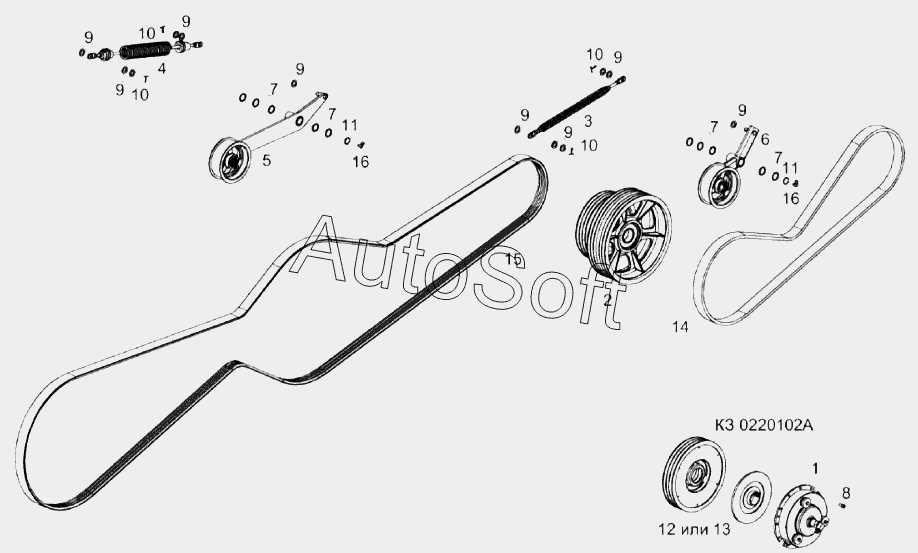

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Установка привода наклонной камеры КЗК-14-0125000А
1
2
3
4
5
6
7
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
10
11
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0125000А | К***А | Установка привода наклонной камеры | |
| 1 | К***0 | Гидромуфта | |
| 2 | К***0 | Шкив | |
| 3 | К***0 | Пружина | |
| 4 | К***0 | Пружина | |
| 5 | К***0 | Устройство натяжное | |
| 6 | К***0 | Устройство натяжное | |
| 7 | К***4 | Шайба регулировочная | |
| 8 | В***8 | Винт М10-6gx20-11738 | |
| 9 | Ш***1 | Шайба C.18.01-11371 | |
| 10 | Ш***9 | Шплинт 4х32.019 | |
| 11 | В***2 | Кольцо | |
| 12 | 6***0 | Диск сцепления | |
| 13 | 2***1 | Диск сцепления | |
| 14 | 3***K | Ремень 3 HB BP 3260 K | |
| 15 | 3***K | Ремень 3 HB BP 7600 K | |
| 16 | S***3 | Штуцер угловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
