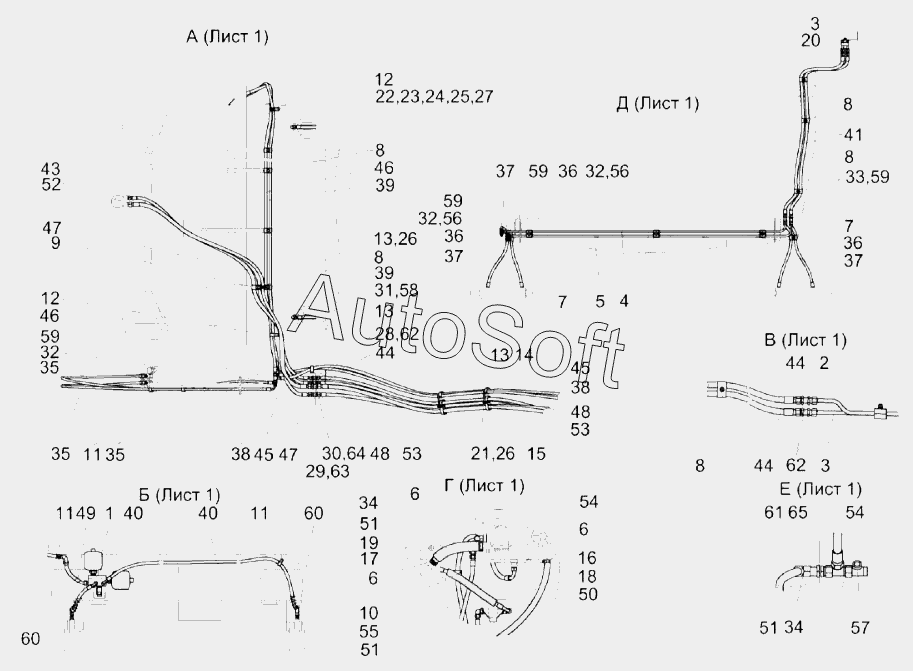

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1 КЗК-16-1-0602000
41
49
48
48
47
47
46
46
45
45
44
44
44
43
50
40
40
39
39
38
38
37
37
37
36
36
36
35
35
35
34
34
33
51
51
51
52
53
53
54
54
55
56
56
57
58
59
59
59
59
60
60
61
62
62
63
64
65
8
8
8
8
8
16
15
14
13
13
13
12
12
11
11
11
10
9
17
7
7
6
6
6
5
4
3
3
2
1
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-16-1-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1624-1 | |
| 1 | К***0 | Гидроблок демпфирования | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***1 | Трубопровод | |
| 6 | А***0 | Хомут стяжной | |
| 7 | Г***2 | Установка зажима | |
| 8 | Г***2 | Установка зажима | |
| 9 | Г***2 | Установка зажима | |
| 10 | Г***0 | Установка зажима | |
| 11 | К***2 | Хомут | |
| 12 | К***4 | Хомут | |
| 13 | К***5 | Хомут | |
| 14 | К***6 | Хомут | |
| 15 | К***9 | Хомут | |
| 16 | Р***5 | Рукав | |
| 17 | Р***9 | Рукав всасывающий 17 G-20 | |
| 18 | Р***5 | Рукав | |
| 19 | Р***7 | Рукав | |
| 20 | У***1 | Прижим | |
| 21 | Б***6 | Болт М8-6gx80-7796 | |
| 22 | Б***2 | Болт М8-6gx20-7802 | |
| 23 | Г***5 | Гайка М8-6g-5915 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 8.01-6958 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***1 | Шайба C.10.01-11371 | |
| 28 | Ш***1 | Шайба C.18.01-11371 | |
| 29 | Ш***1 | Шайба C.22.01-11371 | |
| 30 | Ш***1 | Шайба C.27.01-11371 | |
| 31 | R***F | Переходник | |
| 32 | R***F | Переходник | |
| 33 | R***F | Переходник | |
| 34 | R***F | Переходник | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***5 | Рукав высокого давления | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***5 | Рукав высокого давления | |
| 47 | Р***0 | Рукав высокого давления | |
| 48 | Р***0 | Рукав высокого давления | |
| 49 | Р***5 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 57 | E***F | Тройник | |
| 58 | T***X | Тройник | |
| 59 | T***X | Тройник | |
| 60 | E***F | Угольник | |
| 61 | E***F | Угольник EW22LOMDCF | |
| 62 | S***F | Штуцер | |
| 63 | S***F | Штуцер | |
| 64 | S***F | Штуцер | |
| 65 | S***F | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
