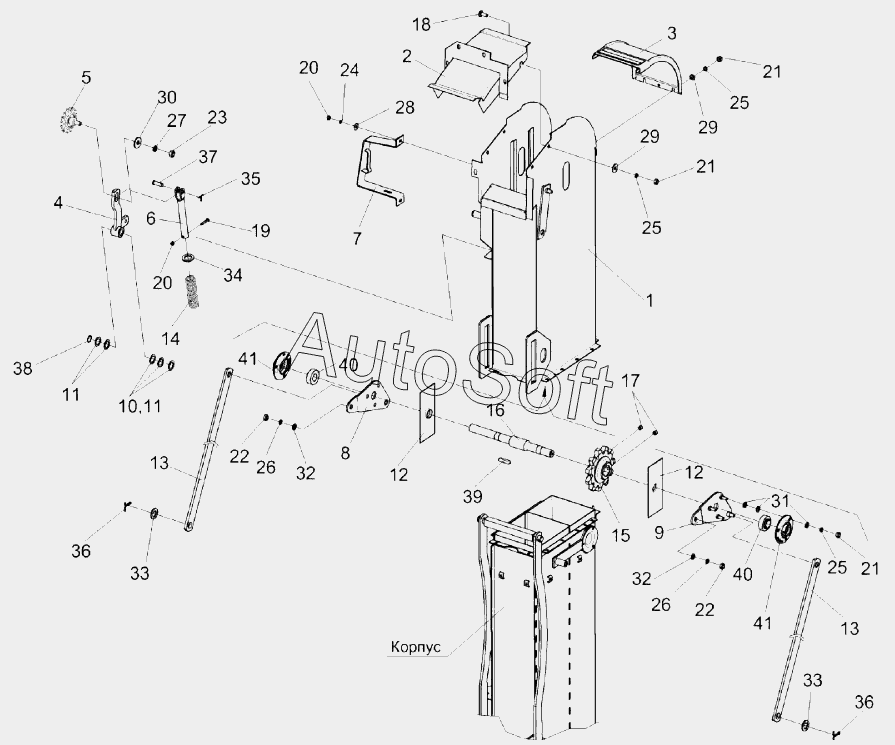

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1 (2014). Элеватор зерновой КЗК-14-0214000
32
32
22
22
23
24
25
25
25
26
26
27
28
29
29
30
31
21
21
21
33
33
34
35
36
36
37
38
39
40
40
41
41
11
11
1
2
3
4
5
6
7
8
9
10
12
12
13
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Звездочка натяжная | |
| 6 | К***0 | Вилка | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 10 | К***9 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Пластина | |
| 13 | К***4 | Рычаг | |
| 14 | К***А | Пружина | |
| 15 | К***3 | Звездочка | |
| 16 | К***А | Вал | |
| 17 | К***5 | Винт | |
| 18 | К***В | Болт | |
| 19 | Б***8 | Болт М6-6gx35-7798 | |
| 20 | Г***5 | Гайка М6-6g-5915 | |
| 21 | Г***5 | Гайка М8-6g-5915 | |
| 22 | Г***5 | Гайка М10-6g-5915 | |
| 23 | Г***5 | Гайка М12-6g-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | Ш***8 | Шайба C 6.01-6958 | |
| 29 | Ш***8 | Шайба C 8.01-6958 | |
| 30 | Ш***8 | Шайба C 12.01-6958 | |
| 31 | Ш***1 | Шайба C.8.01-11371 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | Ш***1 | Шайба C.20.01-11371 | |
| 34 | Ш***1 | Шайба C.22.01-11371 | |
| 35 | Ш***7 | Шплинт 3,2х20-397 | |
| 36 | Ш***7 | Шплинт 5х32-397 | |
| 37 | О***0 | Ось 6-10b12х32-9650 | |
| 38 | В***2 | Кольцо В20-13942 | |
| 39 | Ш***0 | Шпонка 10х8х45-23360 | |
| 40 | Y***5 | Подшипник YET 205 | |
| 41 | К***2 | Корпус PF 52 |
