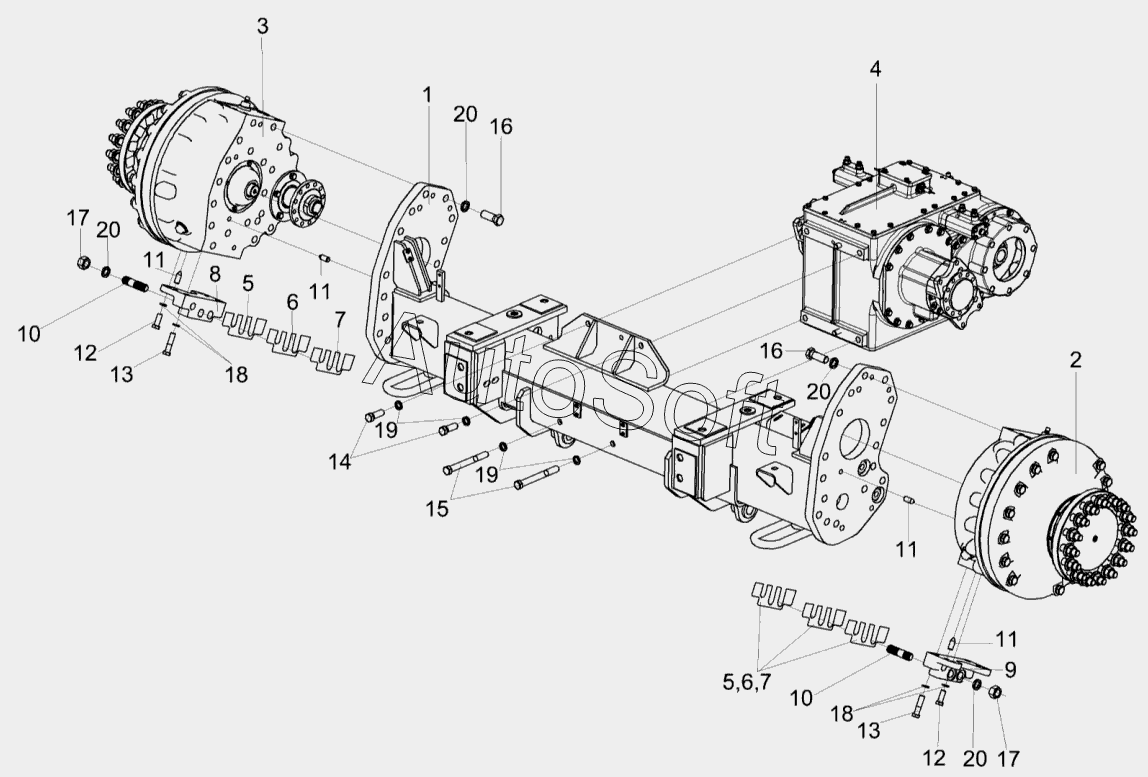

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Мост ведущих колес КВК 0106000 (лист 1)
10
10
20
20
20
20
19
19
18
18
17
17
16
16
15
14
13
13
12
12
11
11
11
11
9
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0106000 | К***0 | Мост ведущих колес | |
| 1 | К***0 | Балка моста | |
| 2 | К***0 | Редуктор бортовой | |
| 3 | К***1 | Редуктор бортовой | |
| 4 | К***0 | Коробка передач | |
| 5 | К***1 | Пластина | |
| 6 | К***1 | Пластина | |
| 7 | К***2 | Пластина | |
| 8 | К***А | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***9 | Шпилька | |
| 11 | 3***6 | Штифт | |
| 12 | Б***6 | Болт М16-6eх40-7796 | |
| 13 | Б***6 | Болт М16-6ex65-7796 | |
| 14 | Б***6 | Болт М20-6eх55-7796 | |
| 15 | Б***8 | Болт М20-6ex180-7798 | |
| 16 | Б***6 | Болт М24-6ex65-7796 | |
| 17 | Г***5 | Гайка М24-6G-5915 | |
| 18 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 20Т.65Г-6402 | |
| 20 | Ш***2 | Шайба 24Т.65Г-6402 |
