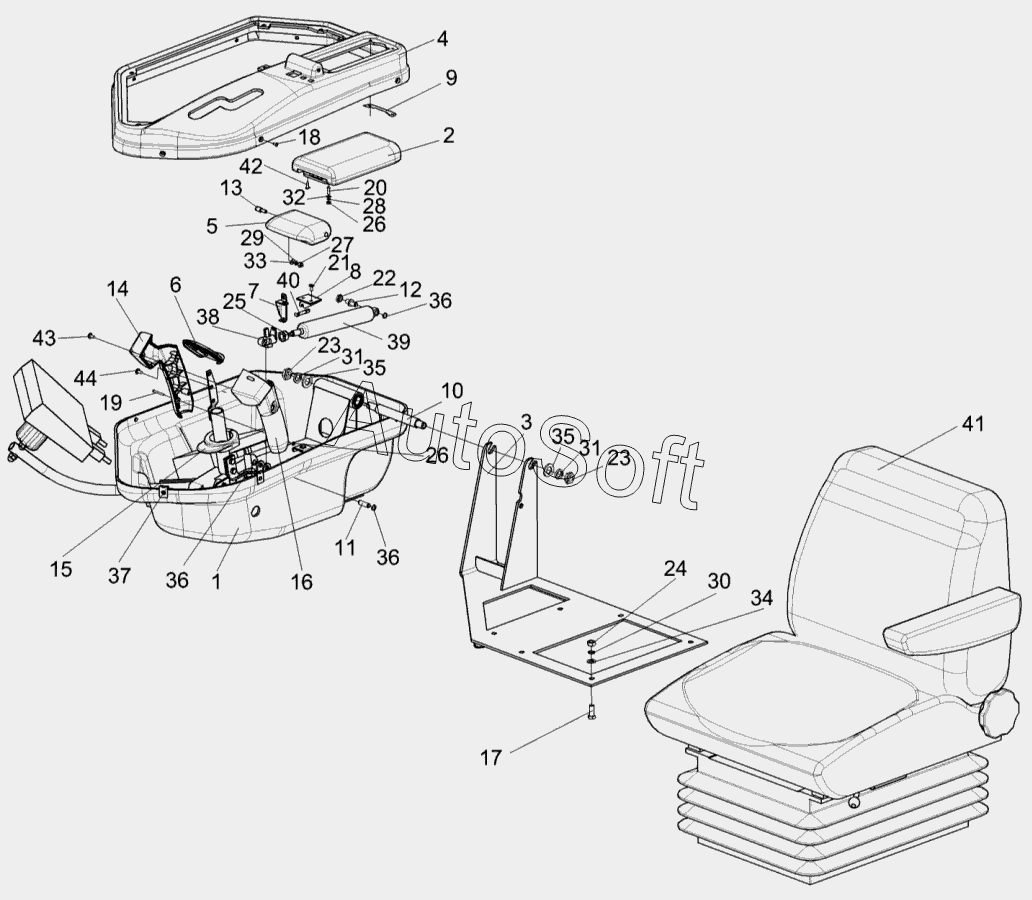

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129040 | К***0 | Сиденье | |
| 1 | К***0 | Пульт управления | |
| 2 | К***0 | Подлокотник | |
| 3 | К***0 | Кронштейн | |
| 4 | К***4 | Кожух | |
| 5 | К***9 | Рукоятка | |
| 6 | К***4 | Панель | |
| 7 | К***7 | Кронштейн | |
| 8 | К***8 | Кронштейн | |
| 9 | К***8 | Пластина | |
| 10 | К***4 | Ось | |
| 11 | К***5 | Ось | |
| 12 | К***7 | Ось | |
| 13 | К***6 | Ось | |
| 14 | К***А | Корпус | |
| 15 | К***4 | Упор | |
| 16 | К***5 | Корпус | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | В***0 | Винт 2-5х2х25-10620 | |
| 19 | В***3 | Винт B.М3-6eх20-17473 | |
| 20 | В***3 | Винт B.М3-6eх14-17473 | |
| 21 | В***5 | Винт B2.М5-6eх10-17475 | |
| 22 | Г***6 | Гайка М8-6G-2526 | |
| 23 | Г***6 | Гайка М12-6G-2526 | |
| 24 | Г***5 | Гайка М8-6G-5915 | |
| 25 | Г***5 | Гайка М10х1-6G-5915 | |
| 26 | Г***7 | Гайка М3-6G-5927 | |
| 27 | Г***7 | Гайка М5-6G-5927 | |
| 28 | Ш***2 | Шайба 3.65Г-6402 | |
| 29 | Ш***2 | Шайба 5.65Г-6402 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 32 | Ш***0 | Шайба A 3.01-10450 | |
| 33 | Ш***1 | Шайба C.5.01-11371 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | В***0 | Кольцо В8-13940 | |
| 37 | 6***4 | Держатель | |
| 38 | 0***6 | Головка пусковая | |
| 39 | V***0 | Пружина газовая | |
| 40 | 0***6 | Трос Боудена | |
| 41 | F***X | Сиденье оператора | |
| 42 | В***4 | Винт 3,9х14 | |
| 43 | Ш***2 | Шуруп 3,0х12 | |
| 44 | Ш***2 | Шуруп 3,5х12 |
