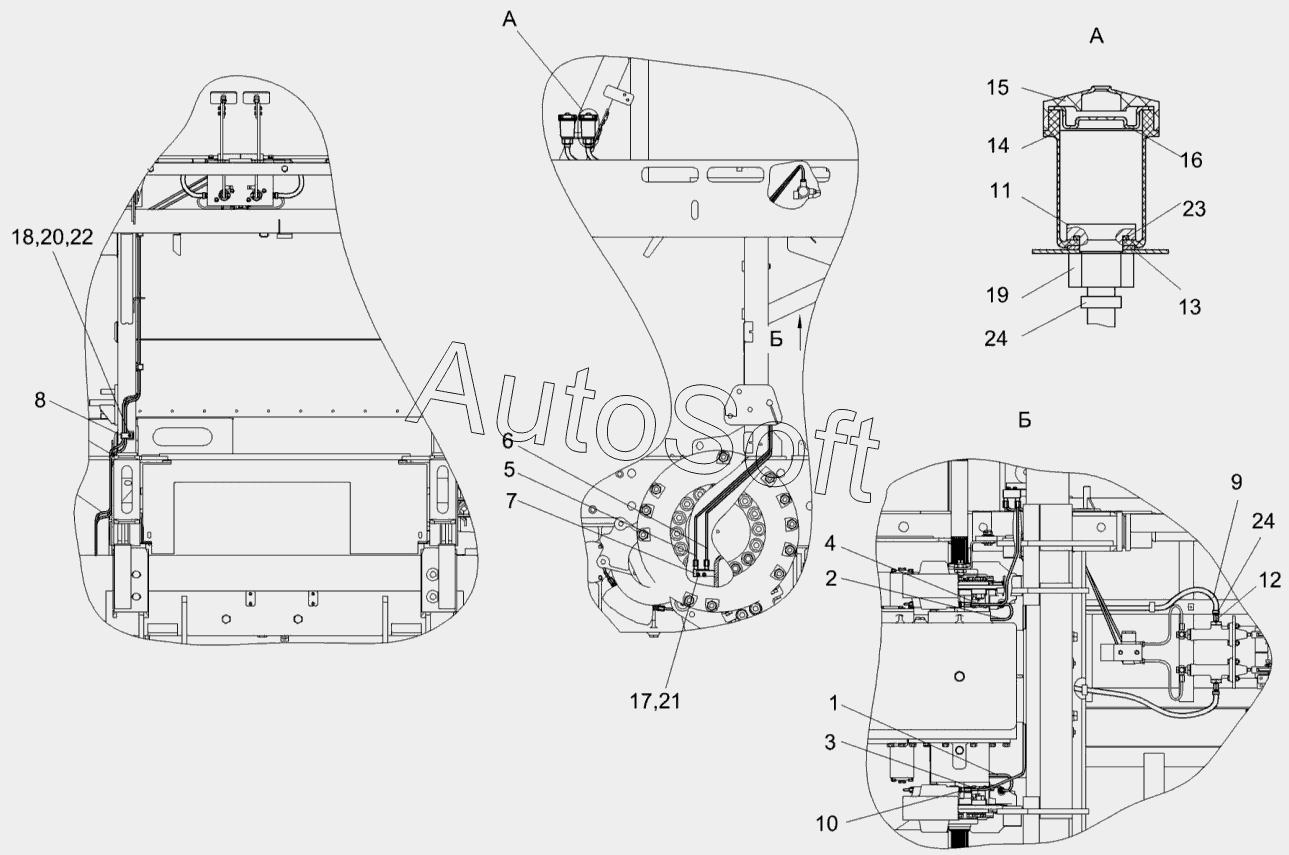

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка трубопроводов КВК 0129700
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0129700 | К***0 | Установка трубопроводов | |
| 1 | К***0 | Трубопровод | |
| 2 | К***1 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Корпус | |
| 8 | К***0 | Хомут | |
| 9 | К***1 | Рукав 6х14-1, 6-10362 | |
| 10 | К***2 | Штуцер | |
| 11 | К***5 | Штуцер | |
| 12 | К***2 | Штуцер | |
| 13 | У***3 | Шайба | |
| 14 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 15 | 5***5 | Крышка бачка | |
| 16 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 17 | Б***8 | Болт М6-6eх12-7798 | |
| 18 | В***3 | Винт B.М5-6eх10-17473 | |
| 19 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 20 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 22 | Ш***1 | Шайба C.5.01-11371 | |
| 23 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 24 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
