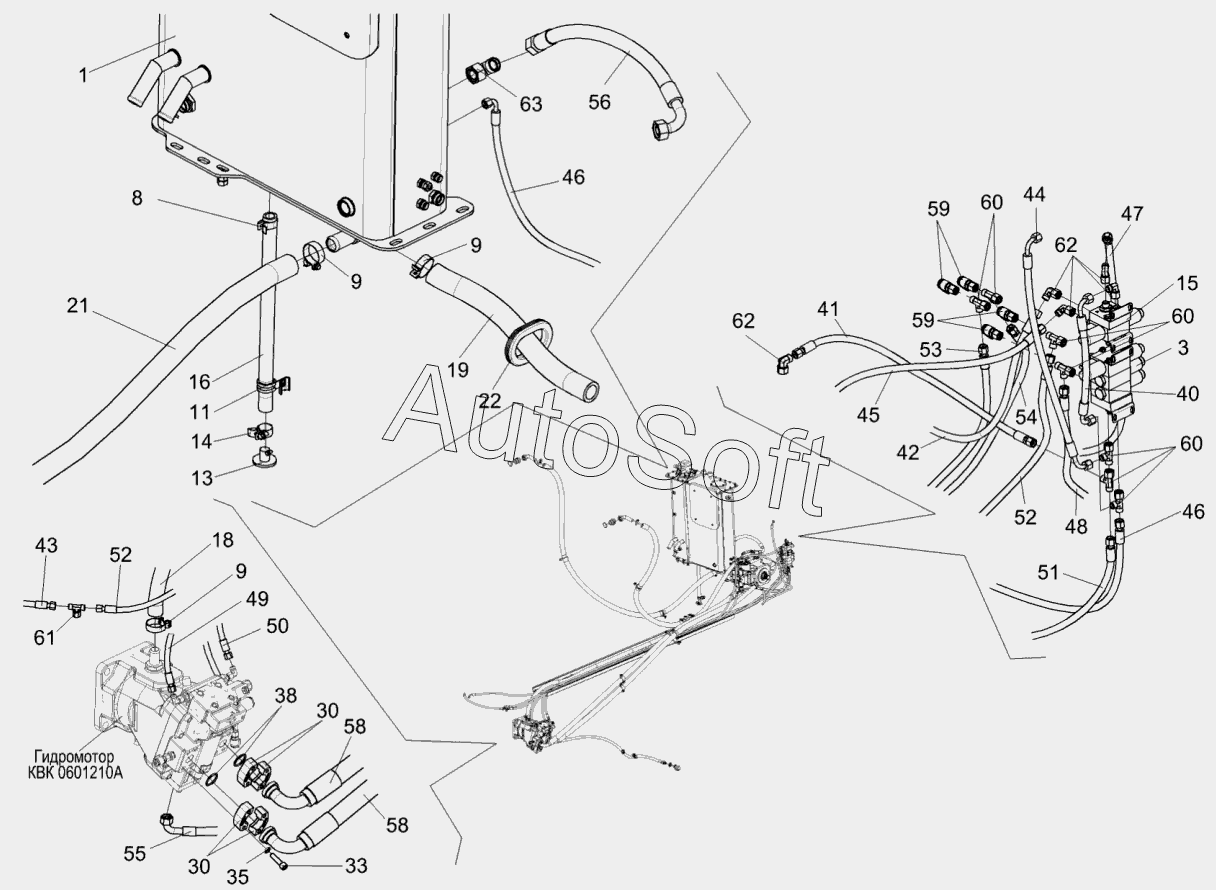

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Гидросистема привода ходовой части КВК 0601000Б-01 (лист 2)
53
44
45
46
46
47
48
49
50
51
52
52
43
54
55
56
58
58
59
59
60
60
60
61
62
62
63
19
1
3
8
8
9
9
9
11
13
15
16
18
21
22
30
30
33
35
38
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0601000Б-01 | К***1 | Гидросистема привода ходовой части | |
| 1 | К***В | Бак масляный | |
| 3 | К***0 | Гидроблок управления переключением передач | |
| 8 | А***0 | Хомут стяжной | |
| 9 | А***0 | Хомут стяжной | |
| 11 | К***4 | Хомут | |
| 13 | У***0 | Пробка | |
| 15 | У***0 | Гидроблок доворота вала мотора ГСТ | |
| 16 | К***3 | Рукав dn 20 | |
| 18 | К***1 | Рукав dn 25 | |
| 19 | К***9 | Рукав dn 32 | |
| 21 | К***2 | Рукав dn 32 | |
| 22 | К***6 | Втулка | |
| 30 | К***А | Полуфланец | |
| 33 | У***9 | Винт | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Г***3 | Кольцо уплотнительное | |
| 40 | Р***0 | Рукав высокого давления | |
| 41 | Р***0 | Рукав высокого давления | |
| 42 | Р***0 | Рукав высокого давления | |
| 43 | Р***0 | Рукав высокого давления | |
| 44 | Р***0 | Рукав высокого давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***5 | Рукав высокого давления | |
| 48 | Р***5 | Рукав высокого давления | |
| 49 | Р***5 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***0 | Рукав высокого давления | |
| 58 | Р***0 | Рукав высокого давления | |
| 59 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 60 | E***4 | Тройник EL08LOMDCF М14 | |
| 61 | E***4 | Тройник | |
| 62 | E***4 | Угольник EW08LOMDCF М14 | |
| 63 | E***0 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
