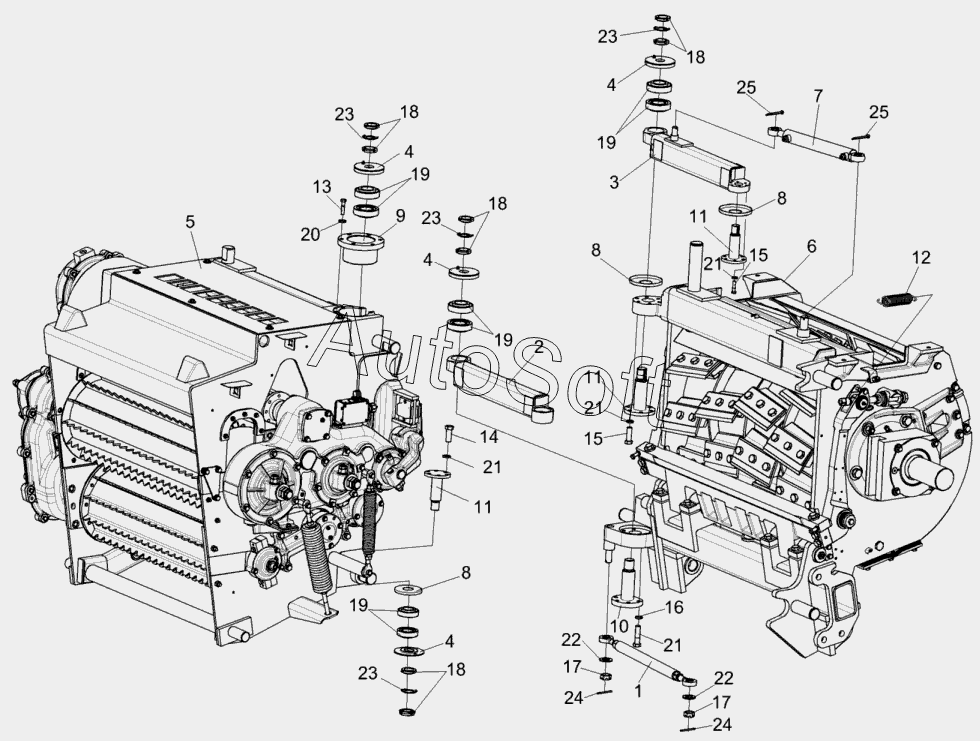

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Аппарат питающе-измельчающий КВК 0110000 (лист 2)
1
2
3
4
4
4
4
5
6
7
8
8
8
9
10
11
11
11
12
13
14
15
15
16
17
17
18
18
18
18
19
19
19
19
20
21
21
21
21
22
22
23
23
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0110000 | К***0 | Аппарат питающе-измельчающий | |
| 1 | К***0 | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Пластина | |
| 5 | К***0 | Аппарат питающий | |
| 6 | К***0 | Аппарат измельчающий | |
| 7 | К***0 | Гидроцилиндр перемещения питающего аппарата | |
| 8 | К***9 | Шайба | |
| 9 | К***3 | Втулка | |
| 10 | К***2 | Ось | |
| 11 | К***3 | Ось | |
| 12 | К***2 | Пружина | |
| 13 | Б***6 | Болт М8-6eх35-7796 | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт М10-6eх30-7796 | |
| 16 | Б***6 | Болт М10-6eх40-7796 | |
| 17 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 18 | Г***1 | Гайка М30х1,5-6H-11871 | |
| 19 | 7***5 | Подшипник | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба C.20.01-11371 | |
| 23 | Ш***2 | Шайба Н 30.01-11872 | |
| 24 | Ш***7 | Шплинт 4х40-397 | |
| 25 | Ш***7 | Шплинт 4х50-397 |
