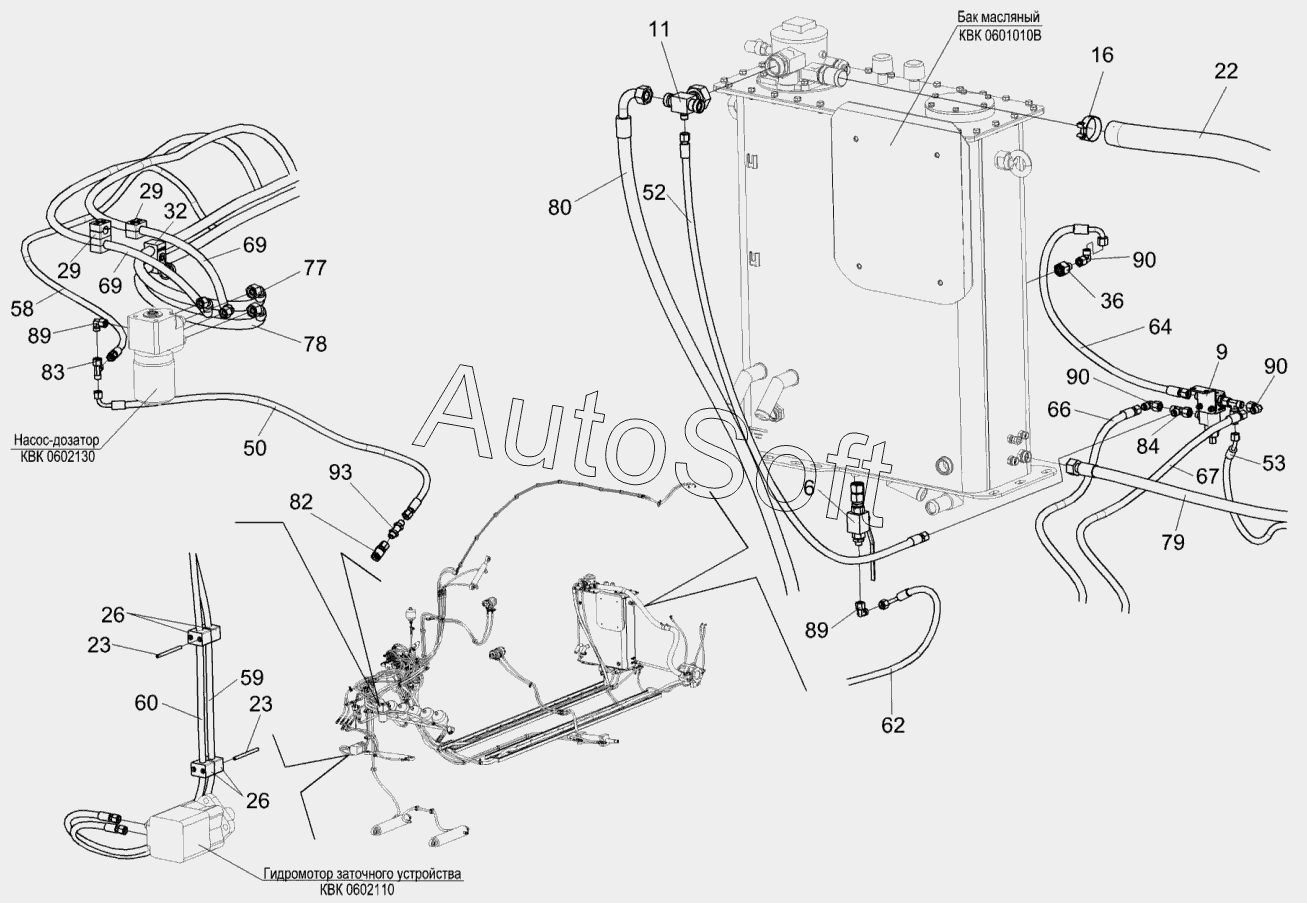

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Гидросистема рулевого управления и силовых гидроцилиндров КВК 0602000Б (лист 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
60
93
90
90
90
89
89
84
83
82
80
79
78
77
69
69
67
66
64
62
59
58
53
52
50
36
32
29
29
26
26
23
23
22
16
11
9
6
Позиция на иллюстрации Заводской номер детали Название детали
КВК0602000Б К***Б Гидросистема рулевого управления и силовых гидроцилиндров
6 К***0 Кран
9 К***0 Клапан предохранительный
11 К***А Крестовина
16 А***0 Хомут стяжной
22 К***9 Рукав dn 38
23 С***2 Шпилька М6
26 2***H Зажим 214 PPH
29 2***H Зажим 218 PPH
32 3***H Зажим
36 R***F Переходник
50 Р***0 Рукав высокого давления
52 Р***0 Рукав высокого давления
53 Р***5 Рукав высокого давления
58 Р***0 Рукав высокого давления
59 Р***0 Рукав высокого давления
60 Р***0 Рукав высокого давления
62 Р***0 Рукав высокого давления
64 Р***0 Рукав высокого давления
66 Р***0 Рукав высокого давления
67 Р***0 Рукав высокого давления
69 Р***5 Рукав высокого давления
77 Р***5 Рукав высокого давления
78 Р***5 Рукав высокого давления
79 Р***0 Рукав высокого давления
80 Р***0 Рукав высокого давления
82 А***L Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
83 E***4 Тройник EL08LOMDCF М14
84 E***6 Тройник EL10LOMDCF М16
89 E***4 Угольник EW08LOMDCF М14
90 E***6 Угольник EW10LOMDCF М16
93 S***4 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
