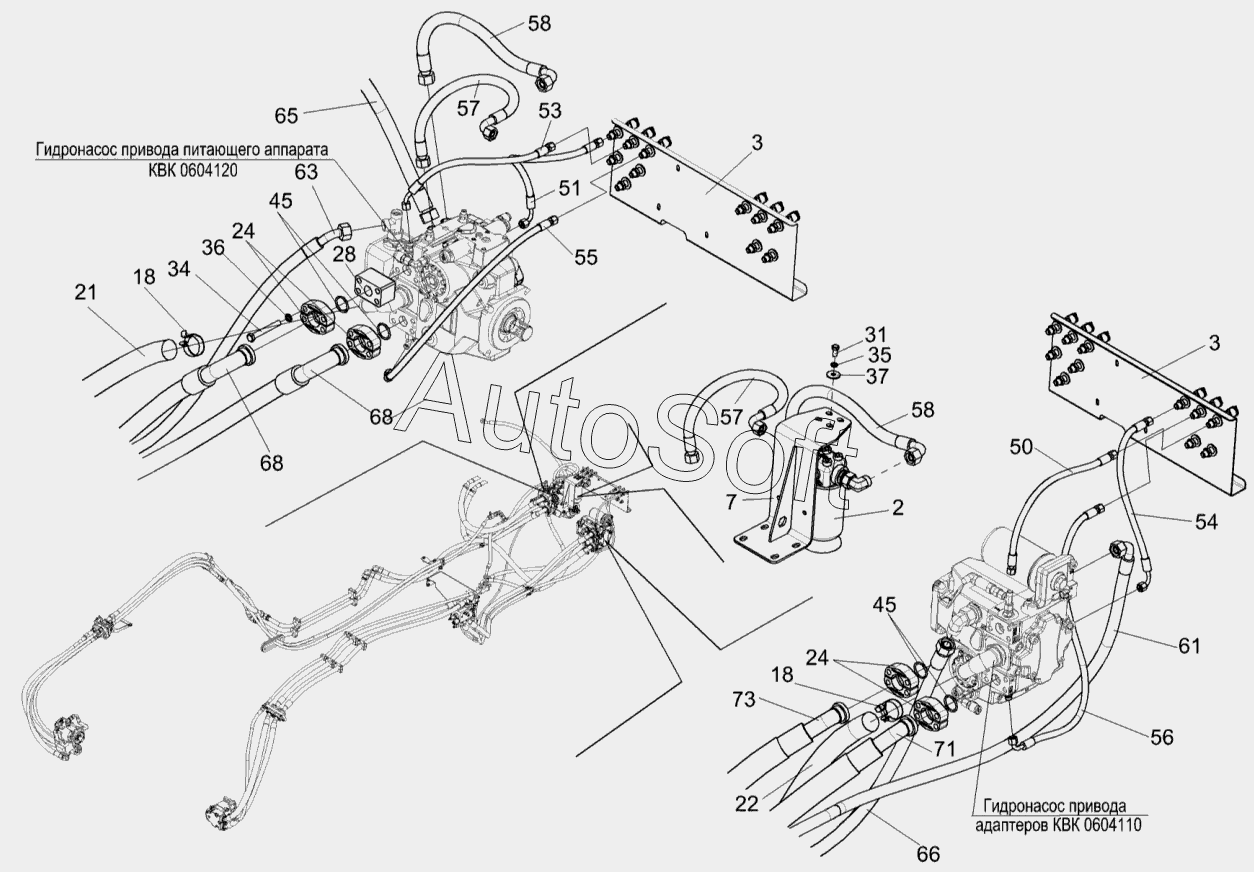

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Гидросистема привода питающего аппарата КВК 0604000Б (лист 4)
50
73
71
68
68
66
65
63
61
58
58
57
57
56
55
54
53
51
45
45
37
36
35
34
31
28
24
24
22
21
18
18
7
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0604000Б | К***Б | Гидросистема привода питающего аппарата | |
| 2 | К***0 | Фильтр напорный | |
| 3 | К***А | Панель диагностики | |
| 7 | К***0 | Кронштейн фильтра | |
| 18 | А***0 | Хомут стяжной | |
| 21 | К***1 | Рукав всасывающий 17 G-20(SAE 100 R4) DN32 | |
| 22 | К***1 | Рукав всасывающий 17 G-20(SAE 100 R4) DN32 | |
| 24 | К***А | Полуфланец | |
| 28 | К***1 | Фланец | |
| 31 | Б***6 | Болт М10-6eх30-7796 | |
| 34 | Б***6 | Болт М12-6eх90-7796 | |
| 35 | Ш***2 | Шайба 10.65Г-6402 | |
| 36 | Ш***2 | Шайба 12.65Г-6402 | |
| 37 | Ш***8 | Шайба A 10.01-6958 | |
| 45 | Г***3 | Кольцо уплотнительное | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 53 | Р***5 | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 55 | Р***5 | Рукав высокого давления | |
| 56 | Р***0 | Рукав высокого давления | |
| 57 | Р***0 | Рукав высокого давления | |
| 58 | Р***0 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 63 | Р***5 | Рукав высокого давления | |
| 65 | Р***5 | Рукав высокого давления | |
| 66 | Р***0 | Рукав высокого давления | |
| 68 | Р***0 | Рукав высокого давления | |
| 71 | Р***0 | Рукав высокого давления | |
| 73 | Р***0 | Рукав высокого давления |
