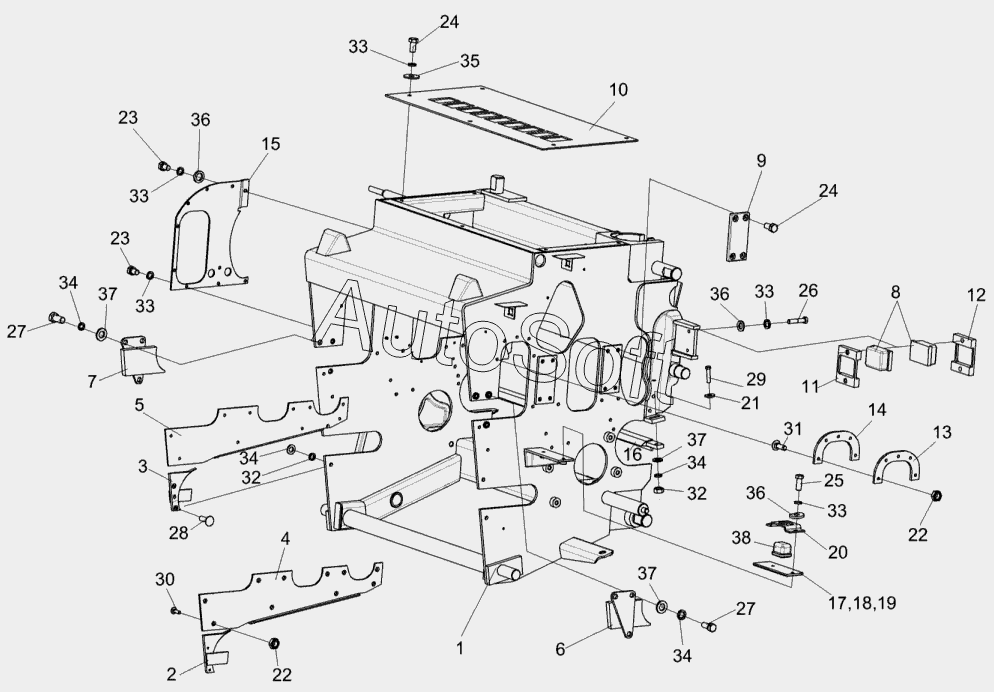

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка рамы КВК 0111010 аппарата питающего КВК 0111000
29
20
21
22
22
23
23
24
24
25
26
27
27
28
19
30
31
32
32
33
33
33
33
33
34
34
34
34
35
36
36
36
37
37
37
38
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111000 | К***0 | Аппарат питающий | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Зашивка | |
| 3 | К***1 | Зашивка | |
| 4 | К***0 | Пластина | |
| 5 | К***1 | Пластина | |
| 6 | К***0 | Зашивка | |
| 7 | К***1 | Зашивка | |
| 8 | К***3 | Демпфер | |
| 9 | К***2 | Накладка | |
| 10 | К***7 | Крыша | |
| 11 | К***2 | Кронштейн | |
| 12 | К***1 | Кронштейн | |
| 13 | К***4 | Накладка | |
| 14 | К***1 | Накладка | |
| 15 | К***2 | Щиток | |
| 16 | К***3 | Чистик | |
| 17 | К***8 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***2 | Прокладка | |
| 20 | К***9 | Обойма | |
| 21 | М***5 | Шайба | |
| 22 | П***5 | Гайка самостопорящаяся | |
| 23 | Б***6 | Болт М8-6eх12-7796 | |
| 24 | Б***6 | Болт М8-6eх16-7796 | |
| 25 | Б***6 | Болт М8-6eх20-7796 | |
| 26 | Б***6 | Болт М8-6eх35-7796 | |
| 27 | Б***6 | Болт М10-6eх20-7796 | |
| 28 | Б***6 | Болт М10-6eх30-7796 | |
| 29 | Б***6 | Болт М10-6eх40-7796 | |
| 30 | В***5 | Винт B2.М8-6eх25-17475 | |
| 31 | В***5 | Винт B2.М8-6eх30-17475 | |
| 32 | Г***5 | Гайка М10-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***8 | Шайба A 8.01-6958 | |
| 36 | Ш***1 | Шайба C.8.01-11371 | |
| 37 | Ш***1 | Шайба C.10.01-11371 | |
| 38 | 8***0 | Буфер передней рессоры |
