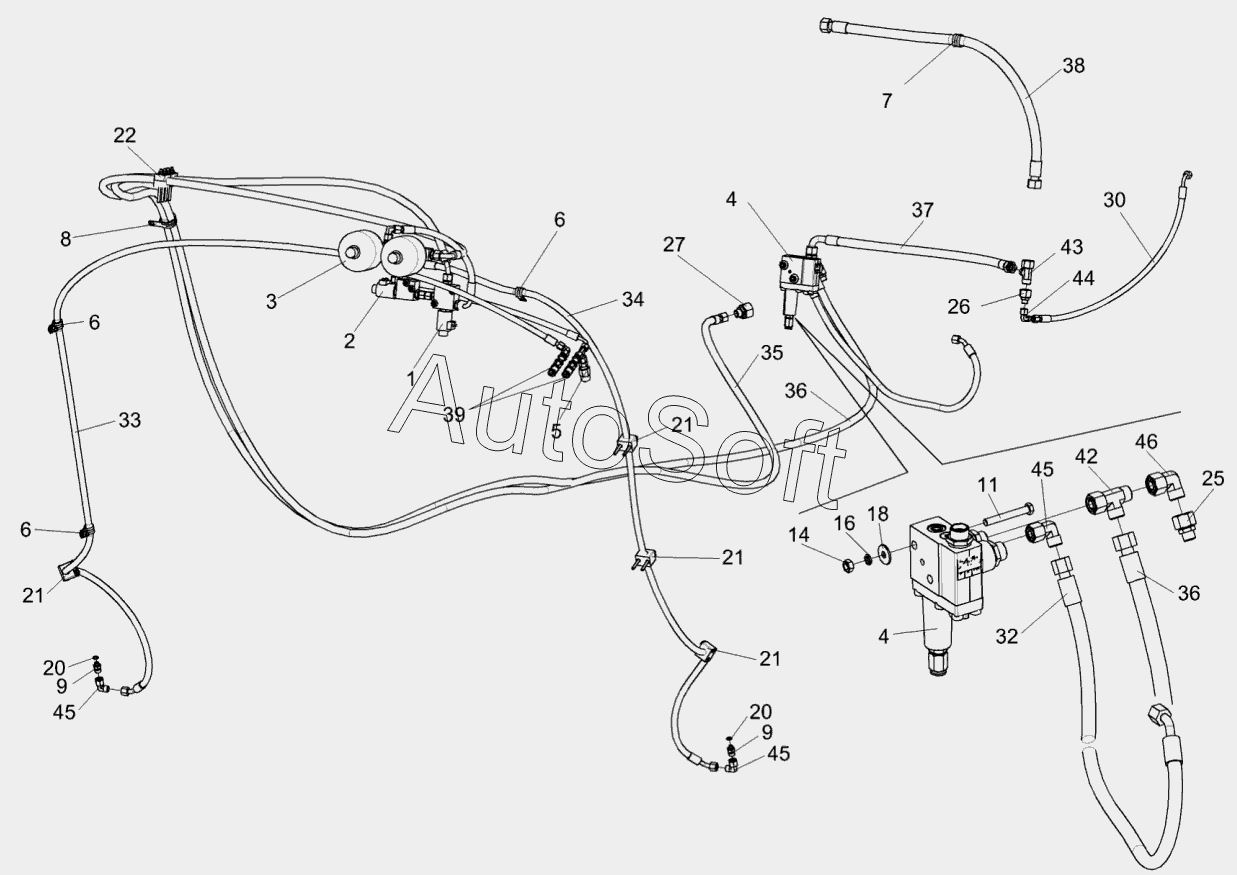

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Гидросистема привода стояночного тормоза КВК 0606000Б (лист 1)
37
26
27
30
32
33
34
35
36
36
25
38
39
42
43
44
45
45
45
46
9
9
1
2
3
4
4
5
6
6
6
7
8
11
14
16
18
20
20
21
21
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0606000Б | К***Б | Гидросистема привода стояночного тормоза | |
| 1 | К***0 | Клапан электроуправляемый | |
| 2 | К***0 | Клапан электроуправляемый | |
| 3 | К***0 | Блок пневмогидроаккумуляторов | |
| 4 | К***0 | Клапан зарядки пневмогидроаккумулятора | |
| 5 | К***0 | Реле давления | |
| 6 | К***1 | Хомут | |
| 7 | К***3 | Хомут | |
| 8 | К***5 | Хомут | |
| 9 | К***1 | Штуцер | |
| 11 | Б***6 | Болт М8-6eх60-7796 | |
| 14 | Г***5 | Гайка М8-6H-5915 | |
| 16 | Ш***2 | Шайба 8.65Г-6402 | |
| 18 | Ш***8 | Шайба A 8.01-6958 | |
| 20 | 1***8 | Прокладка 10 М1-23358 | |
| 21 | 2***P | Зажим 216 PP | |
| 22 | 2***H | Зажим 218 PPH | |
| 25 | R***F | Переходник | |
| 26 | R***F | Переходник | |
| 27 | R***F | Переходник | |
| 30 | Р***0 | Рукав высокого давления | |
| 32 | Р***5 | Рукав высокого давления | |
| 33 | Р***5 | Рукав высокого давления | |
| 34 | Р***5 | Рукав высокого давления | |
| 35 | Р***5 | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***0 | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 42 | E***F | Тройник | |
| 43 | E***F | Тройник | |
| 44 | E***F | Угольник | |
| 45 | E***F | Угольник | |
| 46 | E***F | Угольник |
