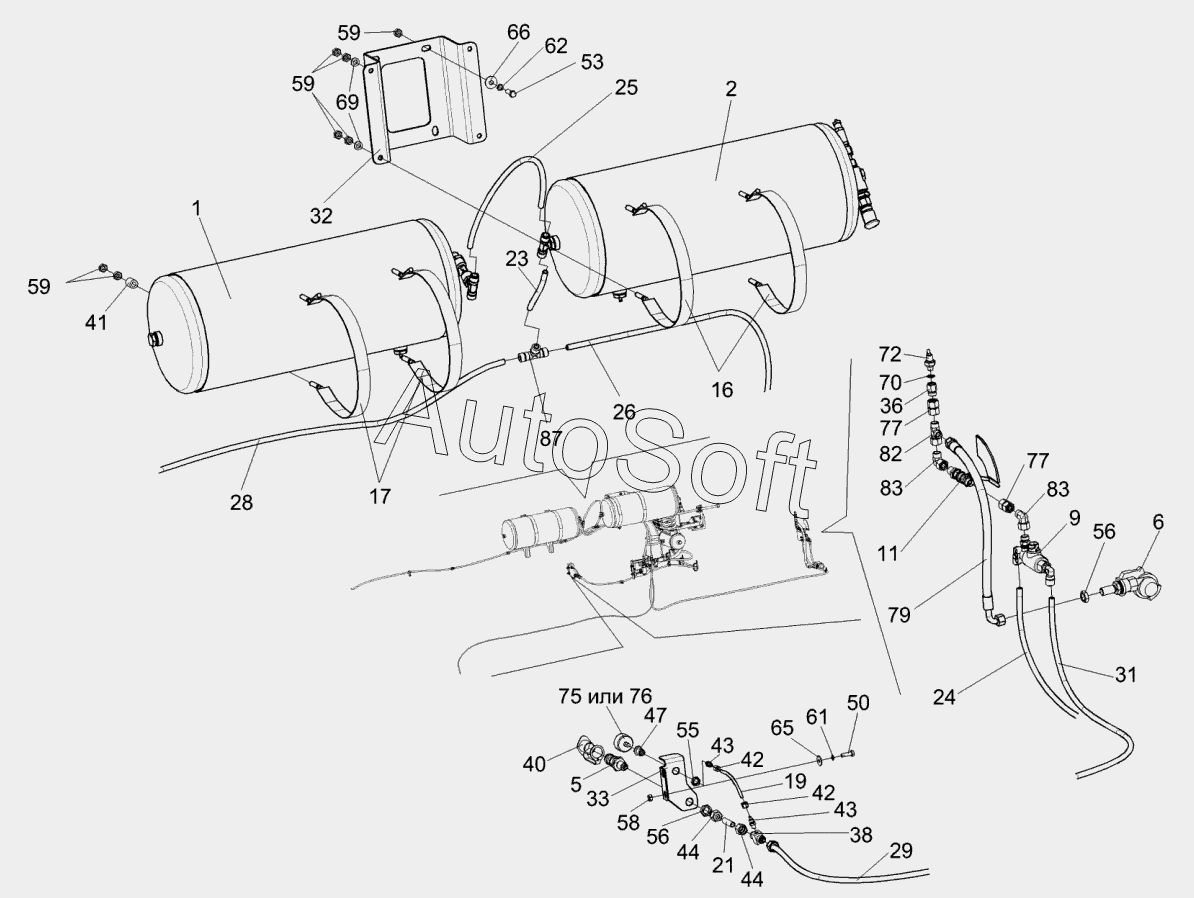

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Пневмосистема КВК 0800000 (лист 2)
65
43
43
44
44
47
50
53
55
56
56
58
59
59
59
61
62
42
42
66
69
70
72
75
76
77
77
79
82
83
83
87
24
1
2
5
6
9
11
16
17
19
21
23
25
26
28
29
31
32
33
36
38
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0800000 | К***0 | Пневмосистема | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Ресивер | |
| 5 | К***0 | Пневмовывод | |
| 6 | К***0 | Пневмовывод | |
| 9 | К***0 | Клапан электромагнитный | |
| 11 | К***0 | Кран | |
| 16 | К***0 | Хомут | |
| 17 | П***0 | Хомут | |
| 19 | К***5 | Пневмотрубка | |
| 21 | К***6 | Пневмотрубка | |
| 23 | К***2 | Пневмотрубка | |
| 24 | К***3 | Пневмотрубка | |
| 25 | К***4 | Пневмотрубка | |
| 26 | К***5 | Пневмотрубка | |
| 28 | К***7 | Пневмотрубка | |
| 29 | К***8 | Пневмотрубка | |
| 31 | К***0 | Пневмотрубка | |
| 32 | К***1 | Кронштейн | |
| 33 | К***5 | Кронштейн | |
| 36 | К***1 | Корпус | |
| 38 | К***1 | Корпус | |
| 40 | К***1 | Заглушка наружная | |
| 41 | С***6 | Втулка | |
| 42 | У***9 | Гайка | |
| 43 | У***2 | Штуцер | |
| 44 | У***1 | Гайка | |
| 47 | У***3 | Переходник | |
| 50 | Б***6 | Болт М8-6eх25-7796 | |
| 53 | Б***6 | Болт М10-6eх30-7796 | |
| 55 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 56 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 58 | Г***5 | Гайка М8-6G-5915 | |
| 59 | Г***5 | Гайка М10-6G-5915 | |
| 61 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 62 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 65 | Ш***8 | Шайба A 8.01-6958 | |
| 66 | Ш***8 | Шайба A 10.01-6958 | |
| 69 | Ш***1 | Шайба C.10.01-11371 | |
| 70 | 1***8 | Прокладка 12 М1-23358 | |
| 72 | Д***В | Датчик аварийного давления масла ДАДВ | |
| 75 | M***2 | Манометр | |
| 76 | M***B | Манометр | |
| 77 | G***F | Переходник | |
| 79 | Р***0 | Рукав высокого давления | |
| 82 | E***F | Тройник | |
| 83 | E***F | Угольник | |
| 87 | 9***0 | Фитинг |
