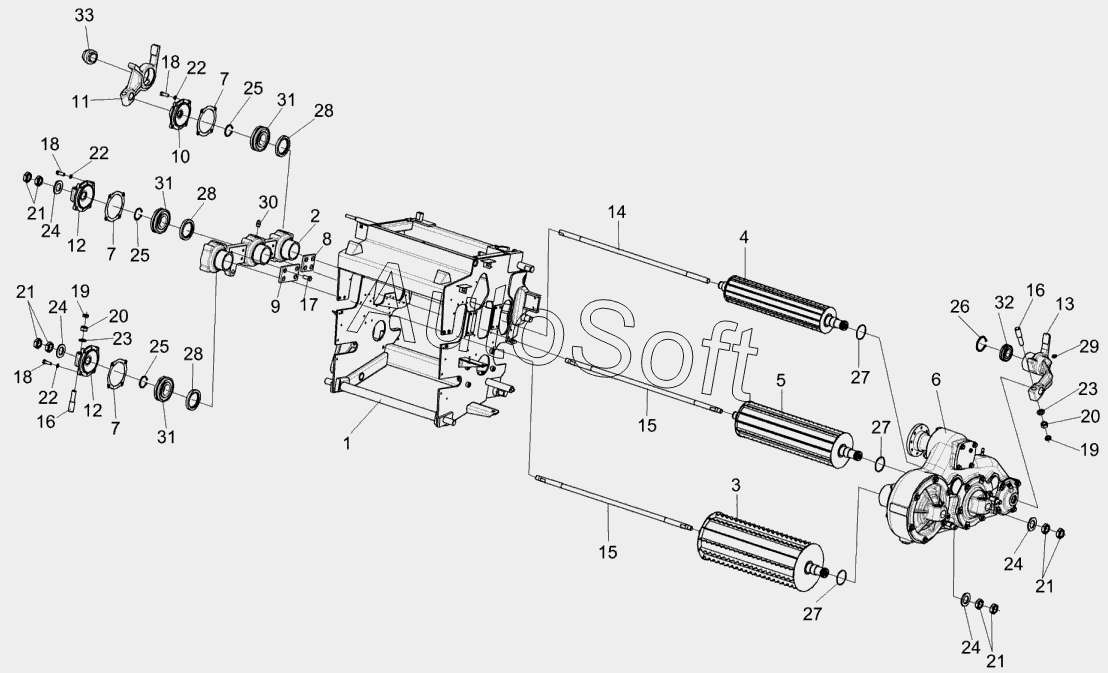

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка вальцев верхних
25
25
25
17
18
18
18
19
19
20
20
21
21
21
21
22
22
22
23
23
24
24
24
24
16
16
26
27
27
27
28
28
28
29
30
31
31
31
32
33
8
2
3
4
5
6
7
7
7
1
9
10
11
12
12
13
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0111300 | К***0 | Рычаг | |
| КВК0111560 | К***0 | Рычаг | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Валец верхний передний | |
| 4 | К***0 | Валец верхний задний | |
| 5 | К***0 | Валец средний верхний | |
| 6 | К***0 | Редуктор верхних вальцев | |
| 7 | К***5 | Прокладка | |
| 8 | К***1 | Накладка | |
| 9 | К***1 | Накладка | |
| 10 | К***9 | Крышка | |
| 11 | К***4 | Рычаг | |
| 12 | К***1 | Крышка | |
| 13 | К***1 | Рычаг | |
| 14 | К***2 | Торсион | |
| 15 | К***3 | Торсион | |
| 16 | К***1 | Штифт | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М10-6eх30-7796 | |
| 19 | Г***6 | Гайка М16-6G-2526 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | Г***4 | Гайка М27х2-6G-2524 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***1 | Шайба C.16.01-11371 | |
| 24 | Ш***1 | Шайба | |
| 25 | В***2 | Кольцо | |
| 26 | В***3 | Кольцо В55-13943 | |
| 27 | 0***3 | Кольцо 058-062-25-2-2-18829/9833 | |
| 28 | 2***2 | Манжета 2.2-60х85-1-8752 | |
| 29 | М***3 | Масленка 1.1-19853 | |
| 30 | М***3 | Масленка 1.2-19853 | |
| 31 | 2***E | Подшипник 21309E | |
| 32 | Е***5 | Подшипник ЕШС35-3635 | |
| 33 | Y***F | Подшипник YEL 208-2F |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
