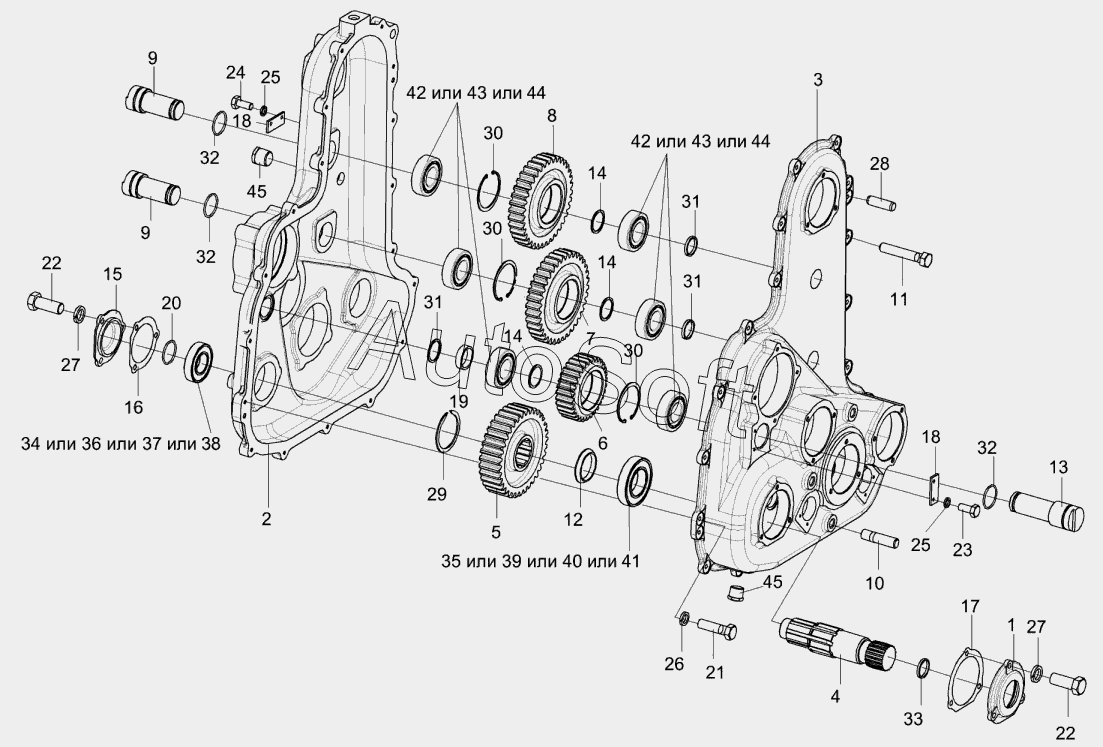

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Редуктор КВК 0114100 (лист 2)
6
7
8
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
30
30
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0114100 | К***0 | Редуктор | |
| 1 | К***3 | Крышка | |
| 2 | К***1 | Корпус | |
| 3 | К***2 | Корпус | |
| 4 | К***2 | Вал | |
| 5 | К***8 | Шестерня | |
| 6 | К***0 | Шестерня | |
| 6 | К***4 | Шестерня | |
| 7 | К***0 | Шестерня | |
| 7 | К***6 | Шестерня | |
| 8 | К***0 | Шестерня | |
| 8 | К***7 | Шестерня | |
| 9 | К***3 | Ось | |
| 10 | К***9 | Шпилька | |
| 11 | К***1 | Болт | |
| 12 | Ж***7 | Кольцо | |
| 13 | К***3 | Ось | |
| 14 | К***2 | Шайба | |
| 15 | К***8 | Крышка | |
| 16 | К***5 | Прокладка | |
| 17 | К***7 | Прокладка | |
| 18 | П***А | Упор | |
| 19 | П***А | Кольцо | |
| 20 | П***1 | Прокладка | |
| 21 | Б***6 | Болт М8-6eх30-7796 | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Б***6 | Болт М16-6eх40-7796 | |
| 24 | Б***8 | Болт М6-6eх12-7798 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***8 | Штифт 12х30-3128 | |
| 29 | В***2 | Кольцо В60-13942 | |
| 30 | В***3 | Кольцо В80-13943 | |
| 31 | 0***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 32 | 0***3 | Кольцо 045-050-30-2-2-18829/9833 | |
| 33 | 2***2 | Манжета 2.2-55х80-1-8752 | |
| 34 | 4***8 | Подшипник 42208-8328 | |
| 35 | 4***8 | Подшипник | |
| 36 | N***A | Подшипник | |
| 37 | N***J | Подшипник | |
| 38 | N***1 | Подшипник | |
| 39 | N***A | Подшипник | |
| 40 | N***J | Подшипник | |
| 41 | N***1 | Подшипник | |
| 42 | 2***E | Подшипник 22208E | |
| 43 | 2***1 | Подшипник | |
| 44 | 2***A | Подшипник | |
| 45 | П***а | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
