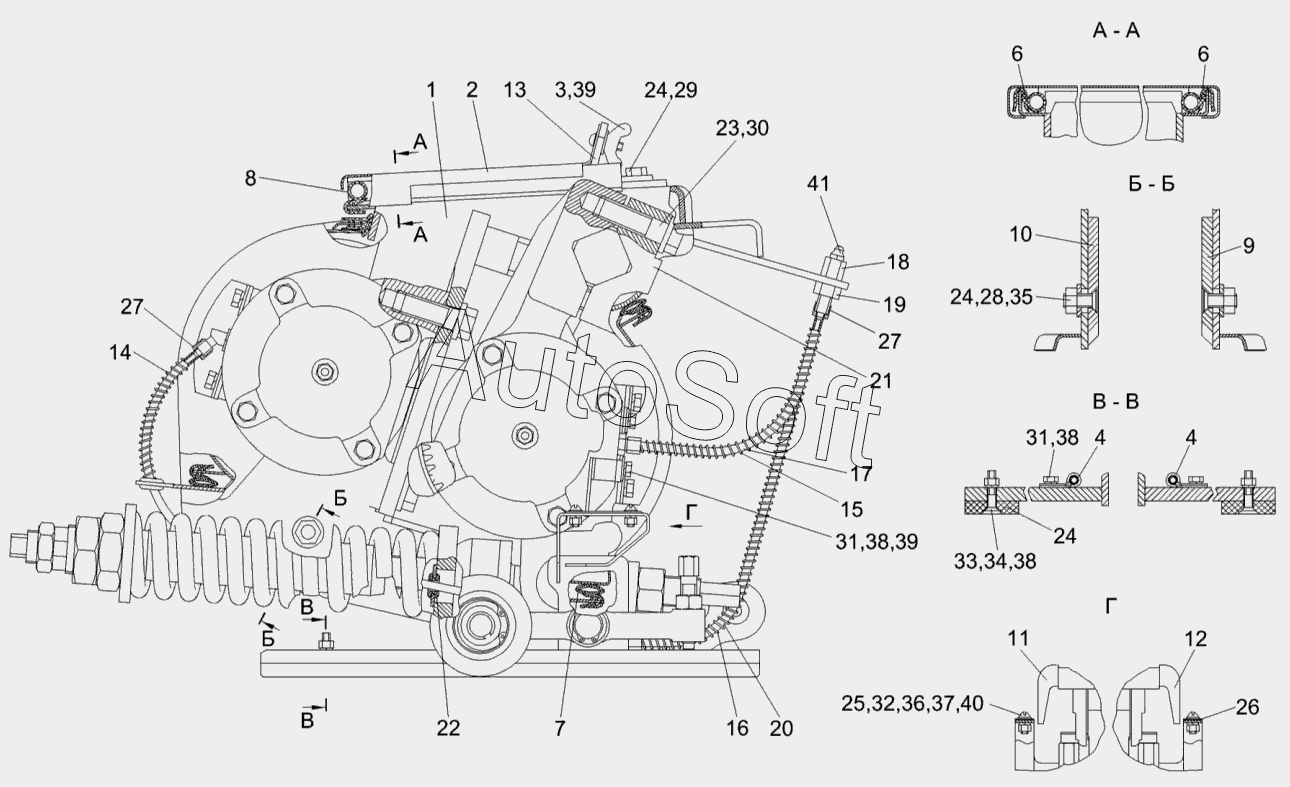

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Устройство доизмельчающее КВК 0149010 (лист 2)
1
2
3
4
4
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
38
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0149010 | К***0 | Устройство доизмельчающее | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Гайка | |
| 4 | У***1 | Хомут | |
| 5 | К***1 | Накладка | |
| 6 | К***2 | Уплотнение | |
| 7 | К***3 | Уплотнение | |
| 8 | К***4 | Уплотнение | |
| 9 | К***5 | Вставка | |
| 10 | К***1 | Вставка | |
| 11 | К***9 | Указатель | |
| 12 | К***1 | Указатель | |
| 13 | К***1 | Кронштейн | |
| 14 | К***8 | Оболочка | |
| 15 | К***1 | Оболочка | |
| 16 | К***2 | Оболочка | |
| 17 | К***1 | Трубка | |
| 18 | К***9 | Штуцер | |
| 19 | К***4 | Гайка | |
| 20 | К***1 | Трубка | |
| 21 | К***2 | Прижим | |
| 22 | К***1 | Втулка | |
| 23 | К***2 | Шайба | |
| 24 | К***5 | Шайба | |
| 25 | П***6 | Шкала | |
| 26 | П***1 | Шкала | |
| 27 | У***9 | Гайка | |
| 28 | Б***6 | Болт М10-6eх25-7786 | |
| 29 | Б***6 | Болт М10-6eх25-7796 | |
| 30 | Б***6 | Болт М16х1,5-6eх55-7796 | |
| 31 | Б***8 | Болт М6-6eх14-7798 | |
| 32 | В***3 | Винт B.М5-6eх12-17473 | |
| 33 | В***5 | Винт B2.М6-6eх30-17475 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М10-6G-5915 | |
| 36 | Г***7 | Гайка М5-6G-5927 | |
| 37 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 39 | Ш***8 | Шайба A 6.01-6958 | |
| 40 | Ш***1 | Шайба C.5.01-11371 | |
| 41 | М***3 | Масленка 1.2-19853 |
