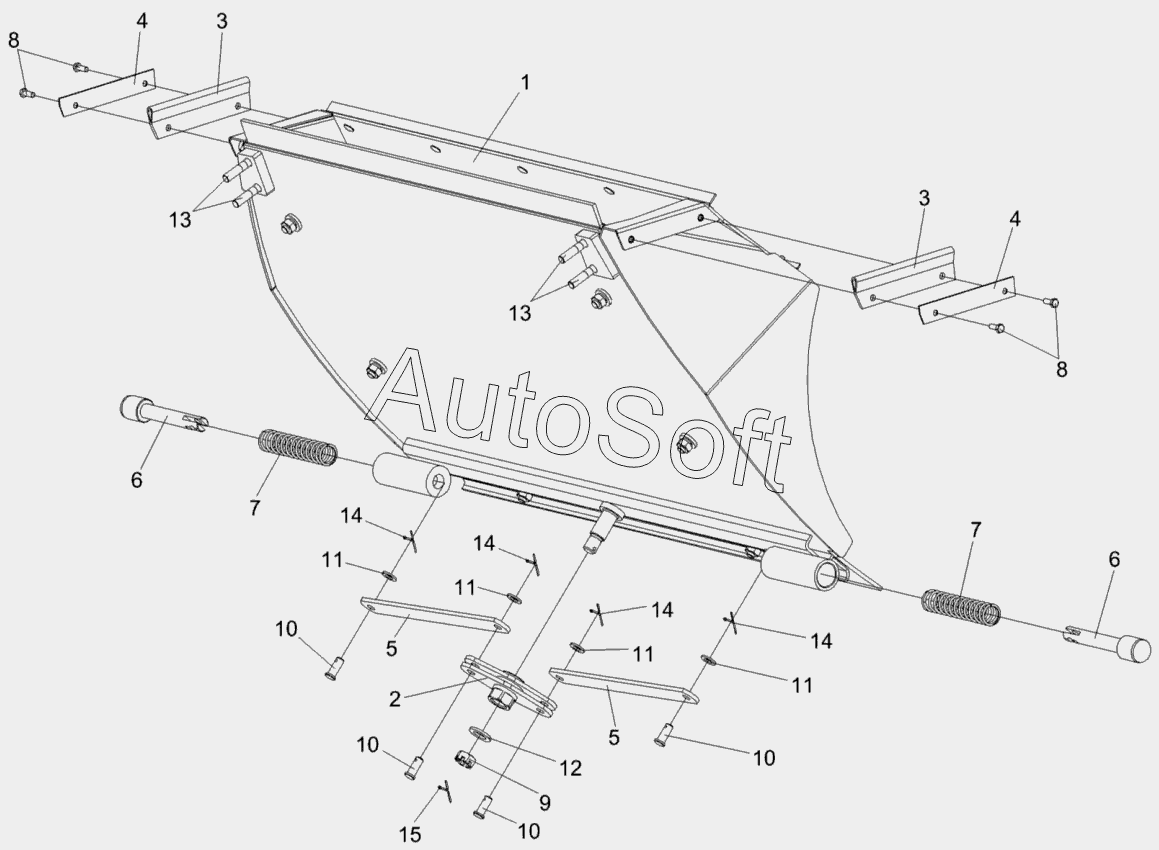

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Камера приемная КВК 0141100 (лист 1)
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
10
11
11
11
11
12
13
13
14
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0141100 | К***0 | Камера приемная | |
| 1 | К***0 | Камера приемная | |
| 2 | К***0 | Кронштейн | |
| 3 | К***9 | Уплотнение | |
| 4 | К***9 | Планка | |
| 5 | К***5 | Тяга | |
| 6 | К***8 | Фиксатор | |
| 7 | К***5 | Пружина | |
| 8 | Б***8 | Болт М6-6eх16-7798 | |
| 9 | Г***5 | Гайка М16х1,5-6G-5935 | |
| 10 | О***0 | Ось 6-10 b12х25-9650 | |
| 11 | Ш***1 | Шайба C.10.01-11371 | |
| 12 | Ш***1 | Шайба C.16.01-11371 | |
| 13 | Ш***8 | Шпилька 2 М10-6eх35-22038 | |
| 14 | Ш***7 | Шплинт 3,2х20-397 | |
| 15 | Ш***7 | Шплинт 4х32-397 |
