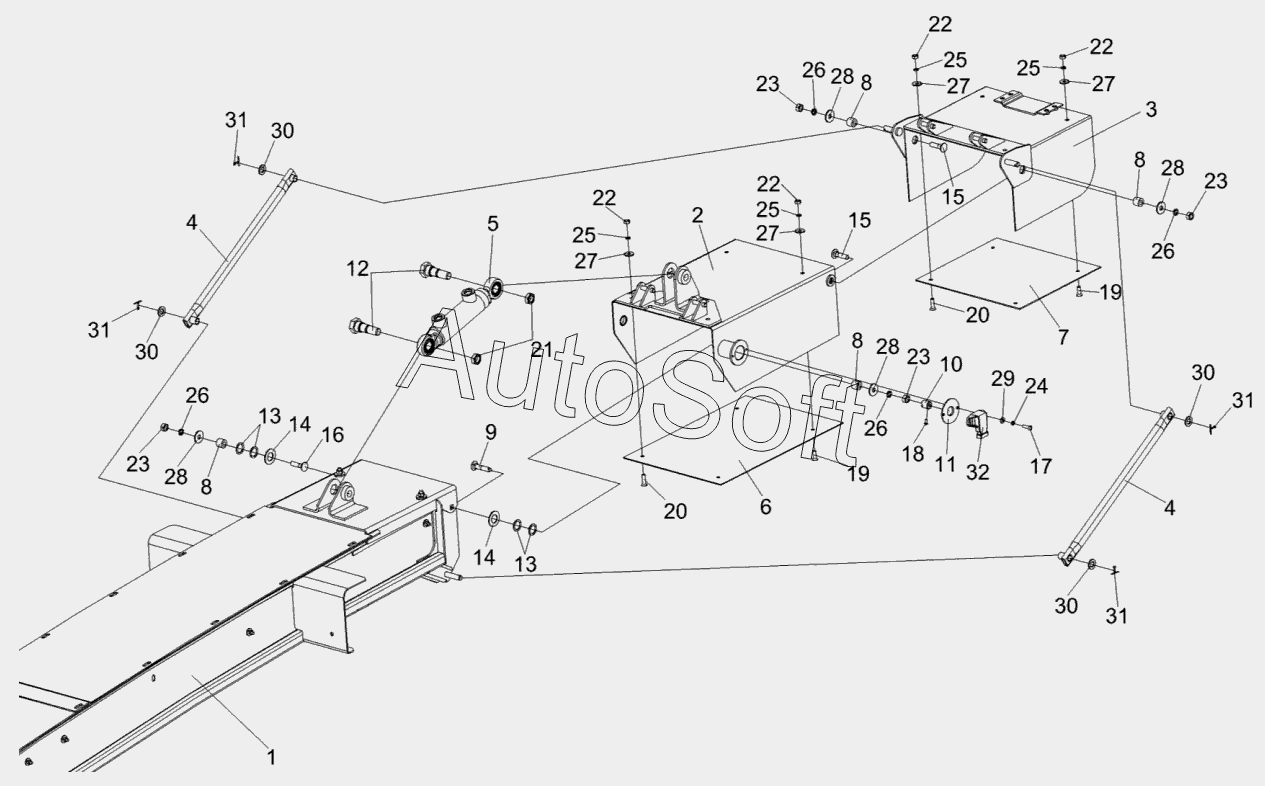

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Силосопровод КВК 0144000 (лист 1)
2
3
1
2
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
22
22
22
22
23
23
23
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
30
30
30
31
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0144000 | К***0 | Силосопровод | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Козырек средний | |
| 2 | К***0 | Козырек средний | |
| 3 | К***0 | Козырек | |
| 3 | К***0 | Козырек | |
| 4 | К***0 | Тяга | |
| 5 | К***А | Гидроцилиндр козырька силосопровода | |
| 6 | К***1 | Накладка | |
| 7 | К***3 | Накладка | |
| 8 | К***8 | Втулка | |
| 9 | К***2 | Болт | |
| 10 | К***3 | Втулка | |
| 11 | К***4 | Проставка | |
| 12 | К***9 | Ось | |
| 13 | К***Б | Прокладка | |
| 14 | П***1 | Шайба | |
| 15 | Б***2 | Болт М10-6eх40-7802 | |
| 16 | Б***2 | Болт М8-6eх45-7802 | |
| 17 | В***3 | Винт B.М4-6eх16-17473 | |
| 18 | В***3 | Винт B.М5-6eх10-17473 | |
| 19 | В***5 | Винт B2.М6-6eх16-17475 | |
| 20 | В***5 | Винт B2.М6-6eх22-17475 | |
| 21 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 4Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***8 | Шайба A 6.01-6958 | |
| 28 | Ш***8 | Шайба A 10.01-6958 | |
| 29 | Ш***1 | Шайба C.4.01-11371 | |
| 30 | Ш***1 | Шайба C.12.01-11371 | |
| 31 | Ш***7 | Шплинт 3,2х20-397 | |
| 32 | Д***5 | Датчик угла поворота |
