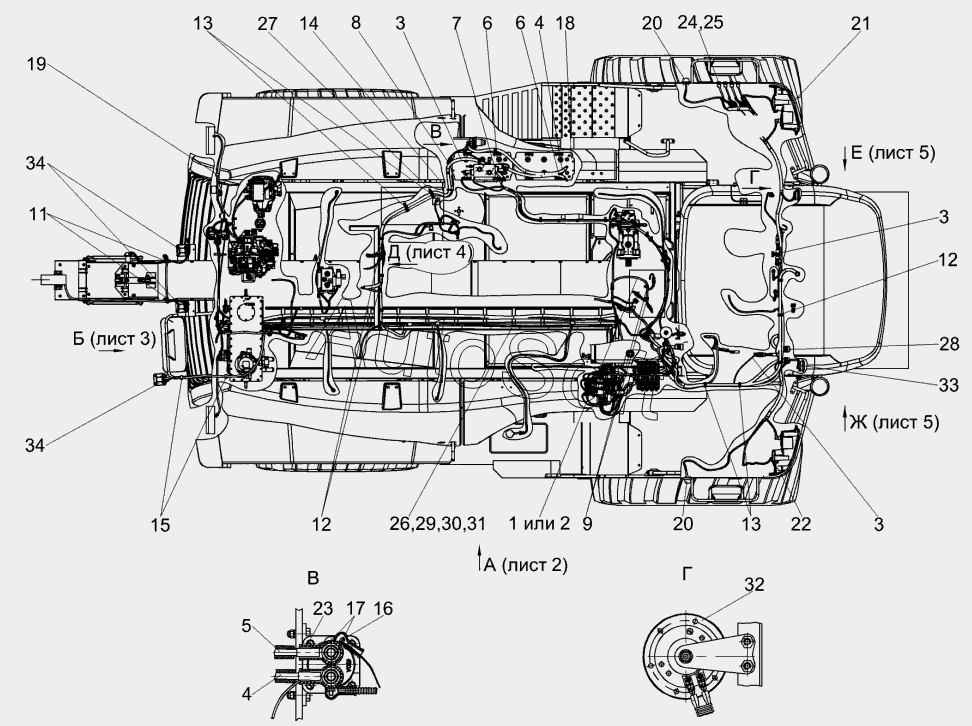

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Электрооборудование КВК 0100000-01 (лист 1)
1
2
3
3
3
4
4
5
6
6
7
8
9
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Жгут датчиков коробки | |
| 2 | К***0 | Жгут датчиков коробки | |
| 3 | К***0 | Жгут гидроблоков | |
| 4 | К***0 | Жгут выключателя бортсети | |
| 5 | К***0 | Жгут стартера | |
| 6 | К***0 | Жгут аккумуляторов промежуточный | |
| 7 | К***0 | Жгут | |
| 8 | К***0 | Хомут | |
| 9 | К***1 | Хомут | |
| 10 | К***2 | Хомут | |
| 11 | К***3 | Хомут | |
| 12 | К***4 | Хомут | |
| 13 | К***7 | Хомут | |
| 14 | К***1 | Втулка | |
| 15 | К***2 | Втулка | |
| 16 | К***6 | Колпачок | |
| 17 | К***7 | Колпачок | |
| 18 | У***1 | Чехол аккумуляторного наконечника | |
| 19 | У***5 | Втулка | |
| 20 | Ф***4 | Фонарь знака автопоезда | |
| 21 | 3***5 | Блок-фара | |
| 22 | 3***5 | Блок-фара | |
| 23 | 1***7 | Выключатель | |
| 24 | В***0 | Выключатель | |
| 25 | В***0 | Выключатель | |
| 26 | L***0 | Заглушка торцевая | |
| 27 | Х***0 | Индикатор электрический | |
| 28 | 0***2 | Крышка | |
| 29 | 2***Z | Крышка | |
| 30 | L***Z | Лоток кабельный лестничного | |
| 31 | L***0 | Прижим кабельного лотка | |
| 32 | С***3 | Звуковой сигнал безрупорный | |
| 33 | С***4 | Сигнал звуковой безрупорный | |
| 34 | 1***4 | Фара рабочая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
