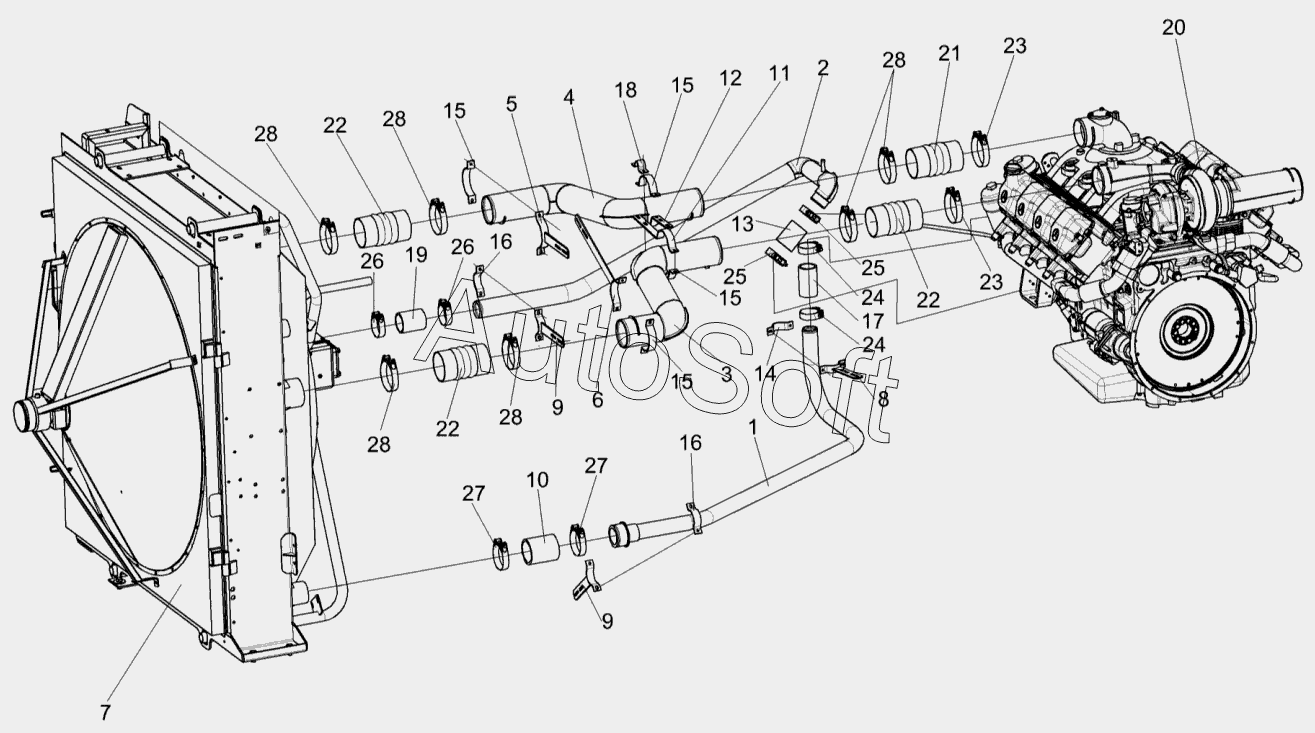

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка двигателя OM502LA КВК 0150000 (установка блока радиаторов)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
20
21
22
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0150000 | К***0 | Установка двигателя OM502LA | |
| 1 | К***0 | Труба водяная нижняя | |
| 2 | К***0 | Труба водяная верхняя | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***0 | Установка блока радиаторов | |
| 8 | К***1 | Хомут | |
| 9 | К***0 | Хомут | |
| 10 | К***2 | Рукав | |
| 11 | К***4 | Кронштейн | |
| 12 | К***1 | Кронштейн | |
| 13 | К***8 | Рукав 68х78-0,098-10362 | |
| 14 | К***1 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***1 | Хомут | |
| 17 | К***5 | Рукав 60х73-0,49-10362 | |
| 18 | К***8 | Хомут | |
| 19 | У***8 | Рукав 70x82, 5-0, 29-10362 | |
| 20 | O***A | Двигатель | |
| 21 | 2***2 | Патрубок 002 0945582 | |
| 22 | П***к | Патрубок | |
| 23 | A***0 | Хомут | |
| 24 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 25 | G***2 | Хомут без компенсатора | |
| 26 | G***2 | Хомут без компенсатора | |
| 27 | G***2 | Хомут без компенсатора | |
| 28 | G***2 | Хомут без компенсатора GBS M117/25 W2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
