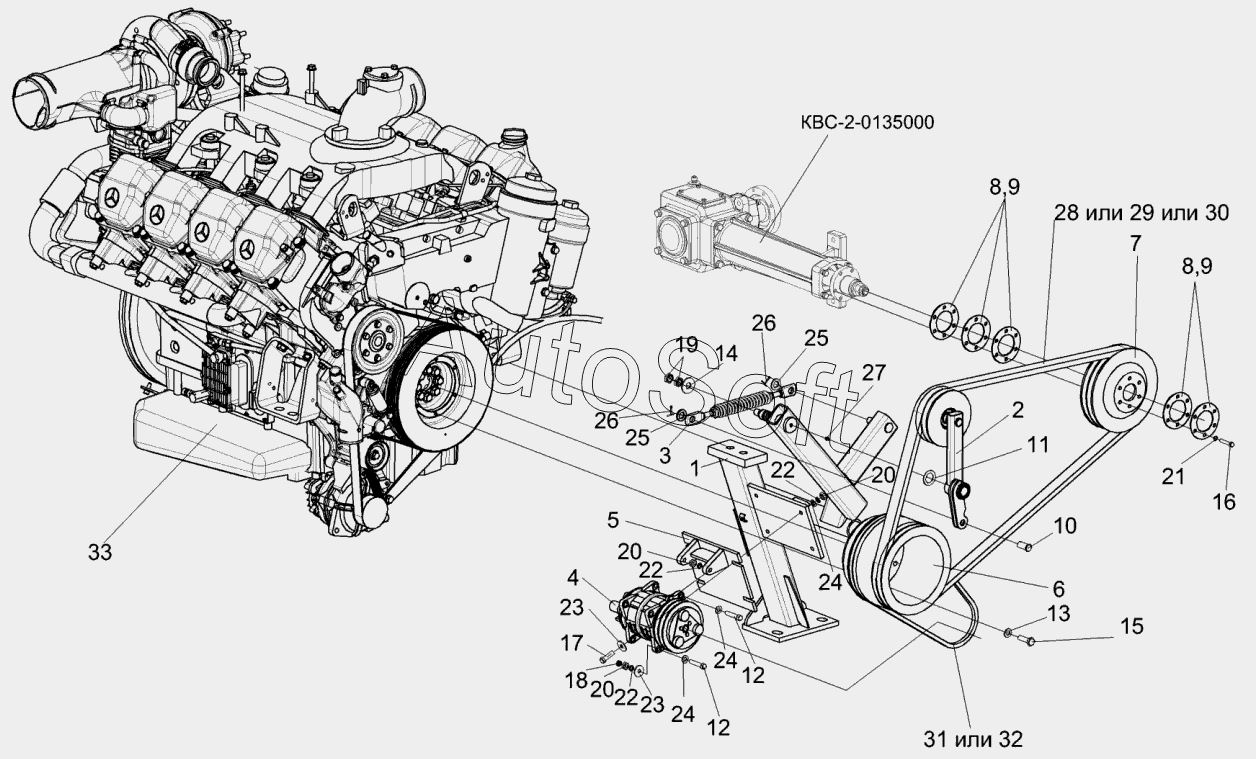

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка двигателя OM502LA КВК 0150000 (установка ременных приводов)
26
26
18
19
20
20
20
21
22
22
22
23
23
24
24
24
25
25
17
27
28
29
30
31
32
33
9
9
1
2
3
4
5
6
7
8
8
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0150000 | К***0 | Установка двигателя OM502LA | |
| 1 | К***0 | Опора правая | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Механизм натяжения | |
| 4 | К***0 | Компрессор | |
| 5 | К***А | Кронштейн | |
| 6 | К***1 | Шкив | |
| 7 | К***2 | Шкив | |
| 8 | К***7 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***4 | Палец | |
| 11 | К***8 | Шайба специальная | |
| 12 | К***А | Болт специальный | |
| 13 | К***8 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | У***8 | Болт | |
| 16 | Б***6 | Болт М8-6ex40-7796 | |
| 17 | Б***6 | Болт М10-6eх35-7796 | |
| 18 | Г***6 | Гайка М10-6G-2526 | |
| 19 | Г***6 | Гайка М16-6G-2526 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 23 | Ш***8 | Шайба A 10.01-6958 | |
| 24 | Ш***1 | Шайба C.10.01-11371 | |
| 25 | Ш***1 | Шайба C.16.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2x25-397 | |
| 27 | М***3 | Масленка 1.1-19853 | |
| 28 | 2***a | Ремень | |
| 29 | 2***A | Ремень | |
| 30 | 2***a | Ремень | |
| 31 | S***d | Ремень | |
| 32 | S***w | Ремень | |
| 33 | O***A | Двигатель |
