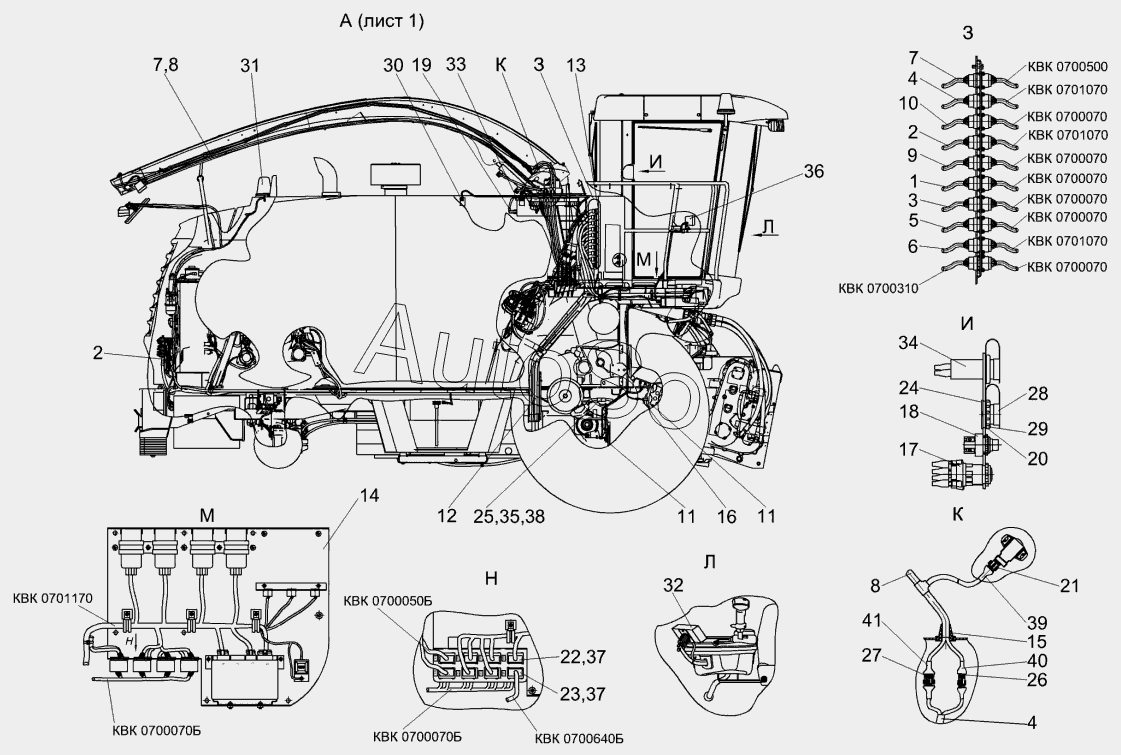

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Электрооборудование КВК 0100000-01 (лист 2)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
37
38
39
40
41
11
11
2
2
3
3
4
4
5
6
7
7
8
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Жгут питания | |
| 2 | К***0 | Жгут коробки передач | |
| 3 | К***0 | Жгут моторной установки | |
| 4 | К***0 | Жгут датчиков | |
| 5 | К***0 | Жгут площадки управления | |
| 6 | К***0 | Жгут питающего аппарата | |
| 7 | К***0 | Жгут оборудования консервантов | |
| 8 | К***0 | Жгут фар силосопровода | |
| 9 | К***0 | Жгут задних фонарей | |
| 10 | К***0 | Жгут гидроблоков | |
| 11 | К***0 | Датчик оборотов | |
| 12 | К***0 | Лоток | |
| 13 | К***0 | Панель ШР | |
| 14 | К***0 | Блок модулей | |
| 15 | К***2 | Втулка | |
| 16 | К***2 | Кронштейн | |
| 17 | В***3 | Выключатель стартера и приборов | |
| 18 | В***3 | Выключатель | |
| 19 | Д***К | Датчик-гидросигнализатор | |
| 20 | 5***2 | Диск А | |
| 21 | 0***1 | Колодка гнездовая | |
| 22 | 1***1 | Колодка гнездовая | |
| 23 | 1***4 | Колодка гнездовая | |
| 24 | А***6 | Колодка гнездовая | |
| 25 | 0***1 | Колодка штыревая | |
| 26 | 0***1 | Колодка штыревая | |
| 27 | 0***1 | Колодка штыревая | |
| 28 | А***3 | Колпачек | |
| 29 | А***2 | Кольцо фиксирующее | |
| 30 | Л***4 | Лампа полупроводниковая осветительная | |
| 31 | М***0 | Маяк сигнальный | |
| 32 | Р***1 | Модуль терминальный графический | |
| 33 | Q***6 | Переключатель | |
| 34 | 3***5 | Розетка бортовой сети | |
| 35 | 0***2 | Уплотнитель | |
| 36 | 1***4 | Фара рабочая | |
| 37 | 0***1 | Фиксатор | |
| 38 | 0***1 | Штырь | |
| 39 | W***1 | Трубка термоусаживаемая | |
| 40 | W***4 | Трубка термоусаживаемая | |
| 41 | W***9 | Трубка термоусаживаемая |
