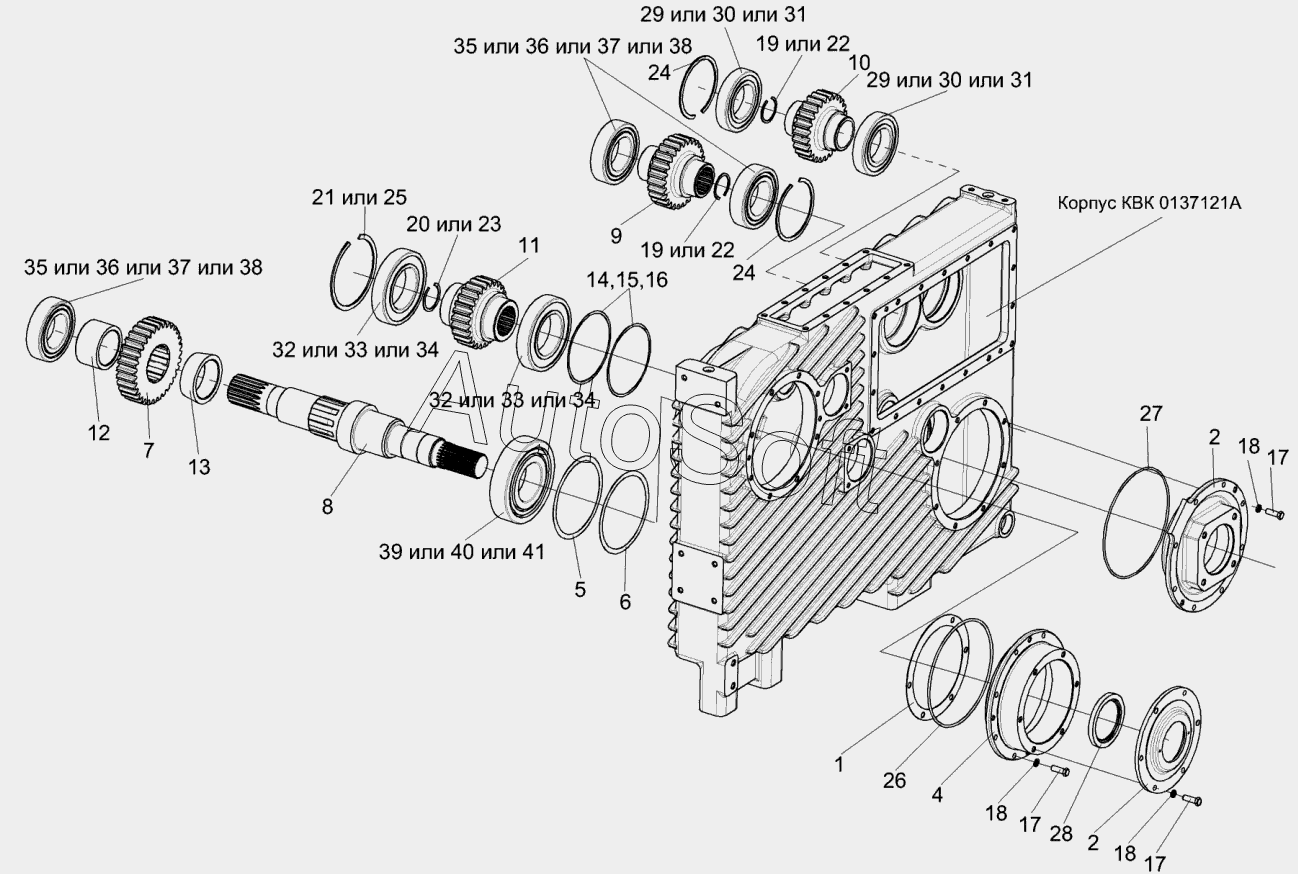

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Мультипликатор КВК 0137100 (лист 2)
2
3
4
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
18
19
19
20
21
22
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0137100 | К***0 | Мультипликатор | |
| 1 | К***3 | Прокладка | |
| 2 | К***0 | Стакан | |
| 2 | К***3 | Стакан | |
| 3 | К***0 | Крышка | |
| 3 | К***4 | Крышка | |
| 4 | К***5 | Стакан | |
| 4 | К***0 | Стакан | |
| 5 | К***2 | Прокладка | |
| 6 | К***1 | Прокладка | |
| 7 | К***2 | Шестерня | |
| 8 | К***1 | Вал | |
| 9 | К***7 | Шестерня | |
| 10 | К***8 | Шестерня | |
| 11 | К***9 | Шестерня | |
| 12 | К***1 | Втулка | |
| 13 | К***4 | Втулка | |
| 14 | Ж***1 | Прокладка | |
| 15 | Ж***3 | Прокладка | |
| 16 | Ж***5 | Прокладка | |
| 17 | Б***6 | Болт М10-6eх30-7796 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | В***1 | Кольцо В50-13941 | |
| 20 | В***1 | Кольцо В55-13941 | |
| 21 | В***1 | Кольцо В150-13941 | |
| 22 | В***3 | Кольцо | |
| 23 | В***3 | Кольцо В55-13943 | |
| 24 | В***3 | Кольцо | |
| 25 | В***3 | Кольцо В150-13943 | |
| 26 | 2***3 | Кольцо 210-220-46-2-2-18829/9833 | |
| 27 | 2***3 | Кольцо 220-225-36-2-2-18829/9833 | |
| 28 | B***0 | Манжета BAUMSLX7 80-110-10 | |
| 29 | 6***4 | Подшипник | |
| 30 | 6***4 | Подшипник | |
| 31 | 6***4 | Подшипник | |
| 32 | 6***7 | Подшипник | |
| 33 | 6***7 | Подшипник | |
| 34 | 6***7 | Подшипник | |
| 35 | N***E | Подшипник | |
| 36 | N***E | Подшипник | |
| 37 | N***J | Подшипник | |
| 38 | N***1 | Подшипник | |
| 39 | N***A | Подшипник | |
| 40 | N***J | Подшипник | |
| 41 | N***1 | Подшипник |
