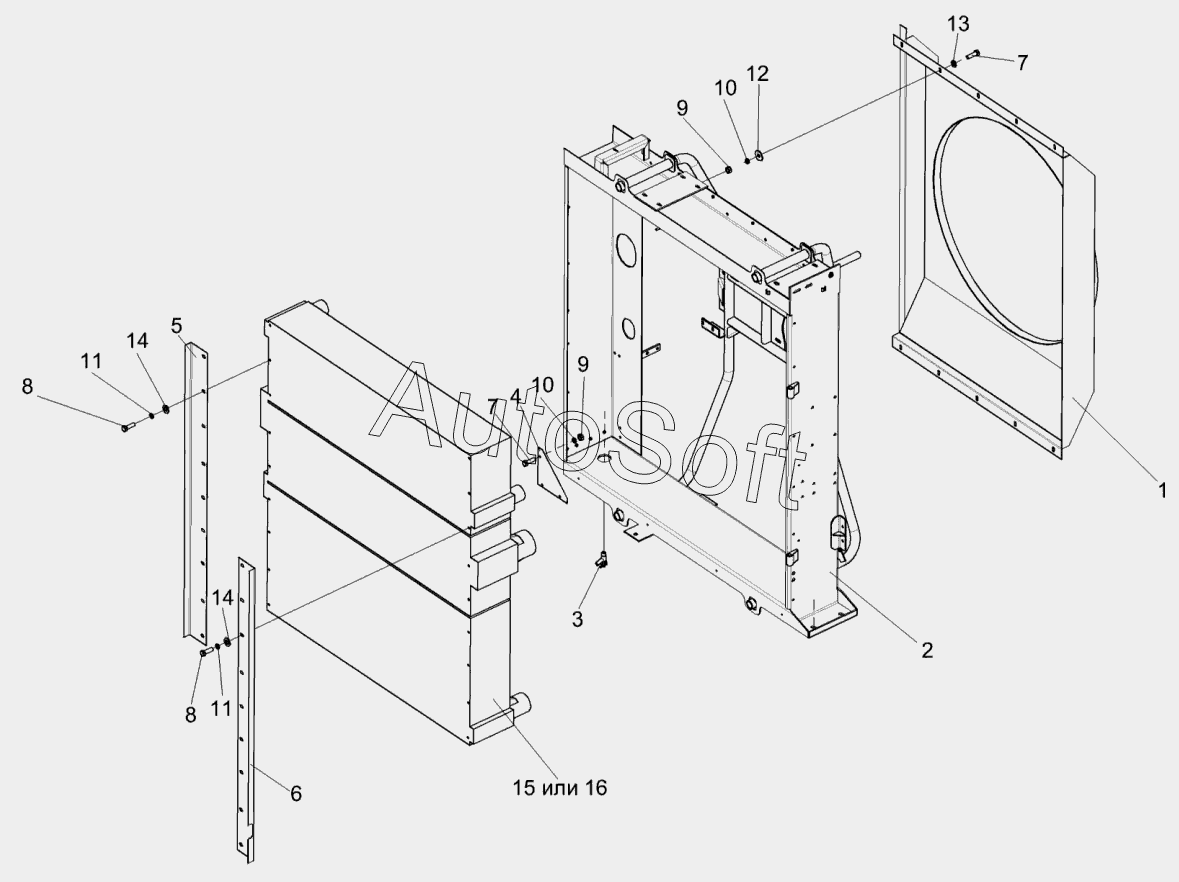

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка радиатора КВК 0152010
2
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0152010 | К***0 | Установка радиатора | |
| 1 | К***0 | Диффузор | |
| 2 | К***0 | Корпус радиаторов | |
| 2 | К***0 | Корпус радиаторов | |
| 3 | У***0 | Кран сливной | |
| 4 | К***7 | Уголок | |
| 5 | К***6 | Кронштейн | |
| 6 | К***7 | Кронштейн | |
| 7 | Б***6 | Болт М8-6eх25-7796 | |
| 8 | Б***6 | Болт М10-6eх25-7796 | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 11 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 12 | Ш***8 | Шайба A 8.01-6958 | |
| 13 | Ш***1 | Шайба C.8.01-11371 | |
| 14 | Ш***1 | Шайба C.10.01-11371 | |
| 15 | Б***0 | Теплообменник | |
| 16 | 1***0 | Блок радиаторов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
