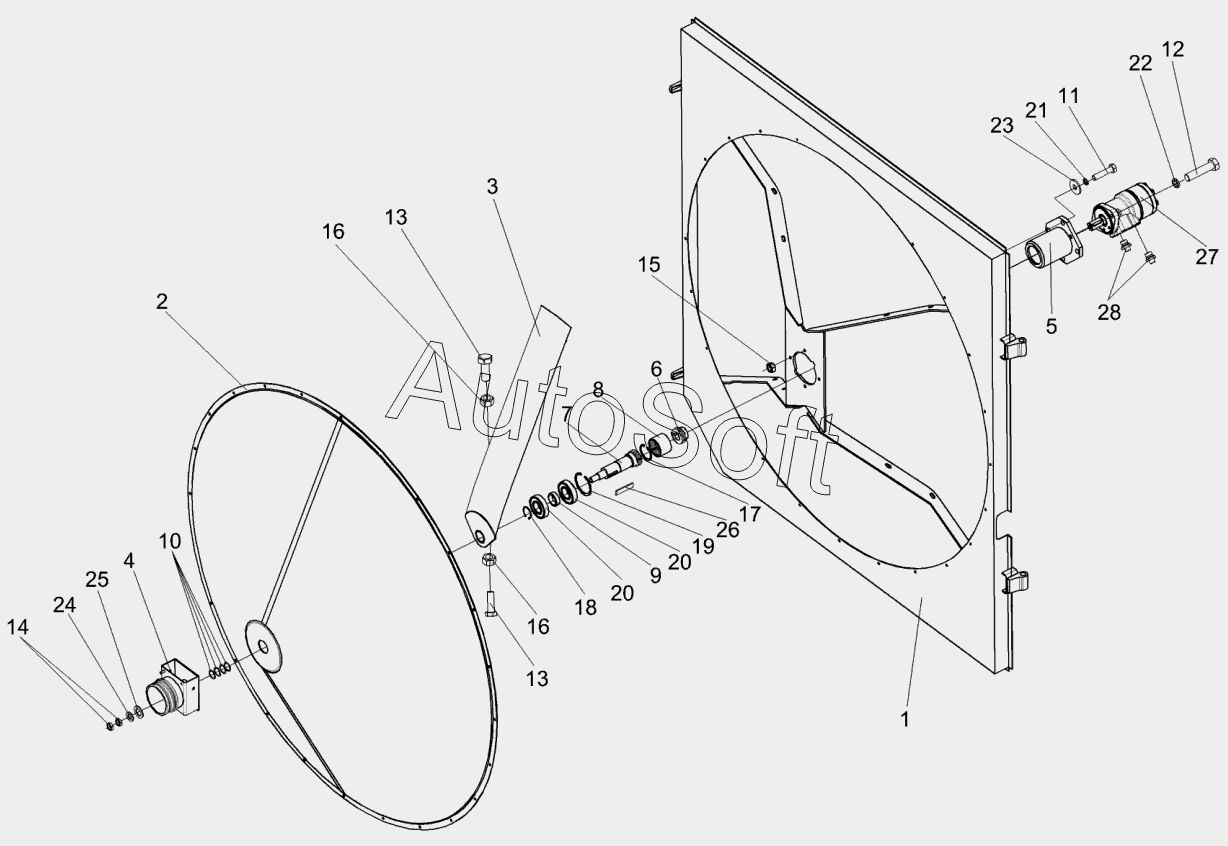

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Воздухозаборник КВК 0155000 (лист 2)
27
8
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0155000 | К***0 | Воздухозаборник | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Сетка | |
| 3 | К***0 | Затенитель | |
| 4 | К***0 | Корпус | |
| 5 | К***0 | Корпус | |
| 6 | К***1 | Втулка | |
| 7 | К***2 | Вал | |
| 8 | К***0 | Обойма | |
| 8 | К***3 | Обойма | |
| 9 | К***6 | Втулка | |
| 10 | К***2 | Шайба | |
| 11 | Б***6 | Болт М8-6eх40-7796 | |
| 12 | Б***6 | Болт М12-6eх35-7796 | |
| 13 | В***2 | Винт B.М10-6eх20-1482 | |
| 14 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | В***1 | Кольцо В48-13941 | |
| 18 | В***2 | Кольцо В35-13942 | |
| 19 | В***3 | Кольцо В72-13943 | |
| 20 | 1***2 | Подшипник 180207С17-8882 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***8 | Шайба A 8.01-6958 | |
| 24 | Ш***1 | Шайба C.16.01-11371 | |
| 25 | Ш***1 | Шайба C.22.01-11371 | |
| 26 | Ш***0 | Шпонка 6х6х18-23360 | |
| 27 | M***C | Гидромотор | |
| 27 | К***0 | Гидромотор воздухозаборника | |
| 28 | G***F | Штуцер GE10LR1/2EDOMDCF |
