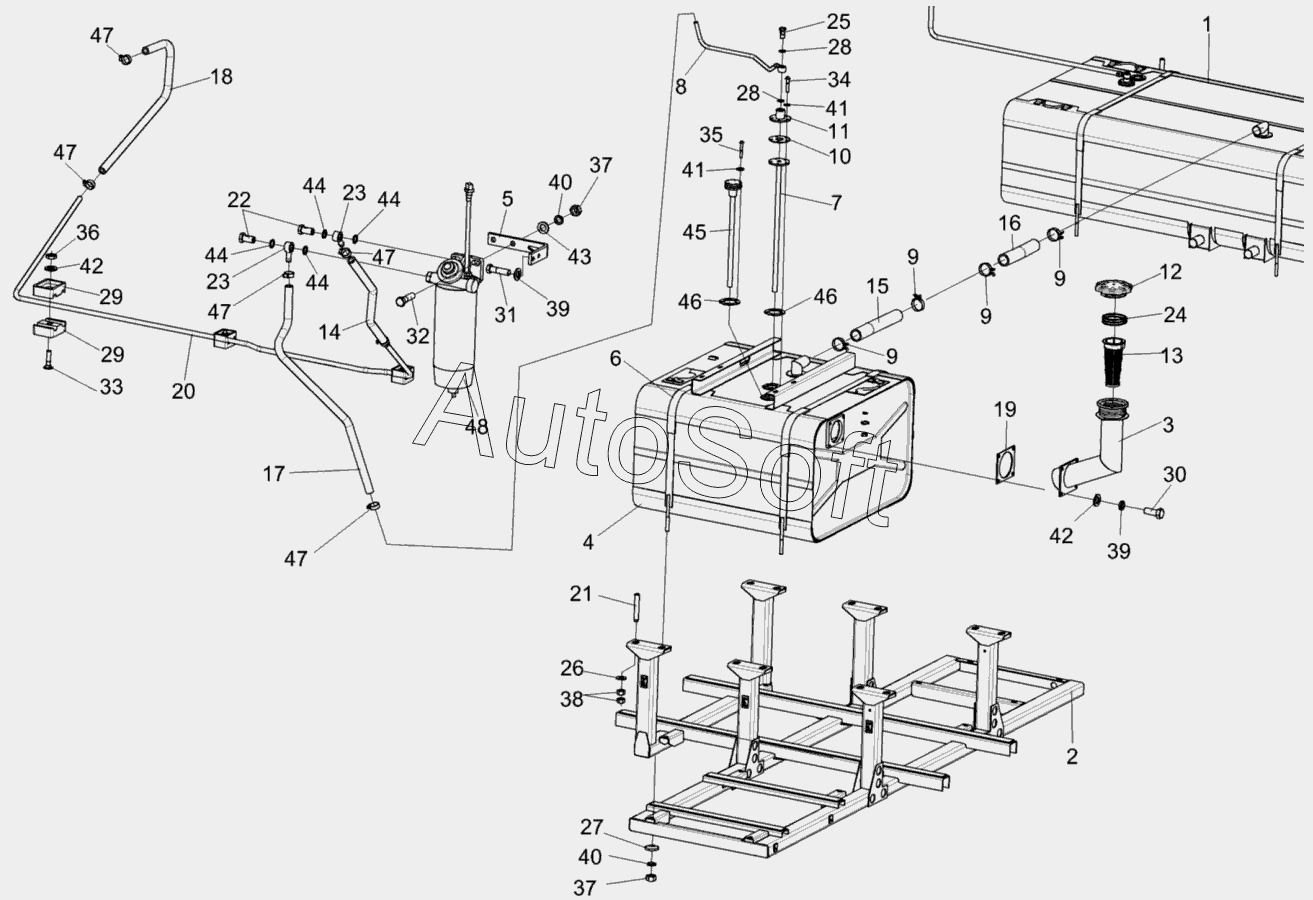

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Установка топливной системы КВК 0103000 (лист 2)
37
37
25
26
27
28
28
29
29
30
31
32
33
34
35
36
24
38
39
39
40
40
41
41
42
42
43
44
44
44
44
45
46
46
47
47
47
47
47
48
12
1
2
3
4
5
6
7
8
9
9
9
9
10
11
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0103000 | К***0 | Установка топливной системы | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Горловина | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Хомут | |
| 7 | К***0 | Труба | |
| 8 | К***0 | Топливопровод | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***0 | Клапан | |
| 11 | К***0 | Корпус | |
| 12 | К***0 | Крышка | |
| 13 | 1***6 | Фильтр 1606 | |
| 14 | К***7 | Рукав | |
| 15 | Р***2 | Рукав 42х55-10362 | |
| 16 | К***5 | Рукав 42х55-10362 | |
| 17 | К***2 | Рукав 12х20-10362 | |
| 18 | К***2 | Рукав 12х20-10362 | |
| 19 | К***3 | Прокладка | |
| 20 | К***8 | Топливопровод | |
| 21 | К***3 | Шпилька | |
| 22 | К***1 | Болт специальный | |
| 23 | К***1 | Угольник поворотный | |
| 24 | К***4 | Пружина | |
| 25 | К***А | Болт специальный | |
| 26 | К***1 | Шайба | |
| 27 | К***5 | Шайба сферическая | |
| 28 | У***1 | Шайба | |
| 29 | У***А | Брус | |
| 30 | Б***6 | Болт М8-6eх20-7796 | |
| 31 | Б***6 | Болт М8-6eх25-7796 | |
| 32 | Б***6 | Болт М12-6eх45-7796 | |
| 33 | Б***2 | Болт М8-6eх35-7802 | |
| 34 | В***3 | Винт B.М5-6eх25-17473 | |
| 35 | В***3 | Винт B.М5-6eх35-17473 | |
| 36 | Г***6 | Гайка М8-6G-2526 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 39 | Ш***2 | Шайба 8.65Г-6402 | |
| 40 | Ш***2 | Шайба 12.65Г-6402 | |
| 41 | Ш***1 | Шайба C.5.01-11371 | |
| 42 | Ш***1 | Шайба C.8.01-11371 | |
| 43 | Ш***1 | Шайба C.12.01-11371 | |
| 44 | 1***8 | Прокладка 16 АД0-23358 | |
| 45 | Д***П | Датчик объема топлива | |
| 46 | 2***6 | Прокладка | |
| 47 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 48 | A***) | Фильтр топливный |
