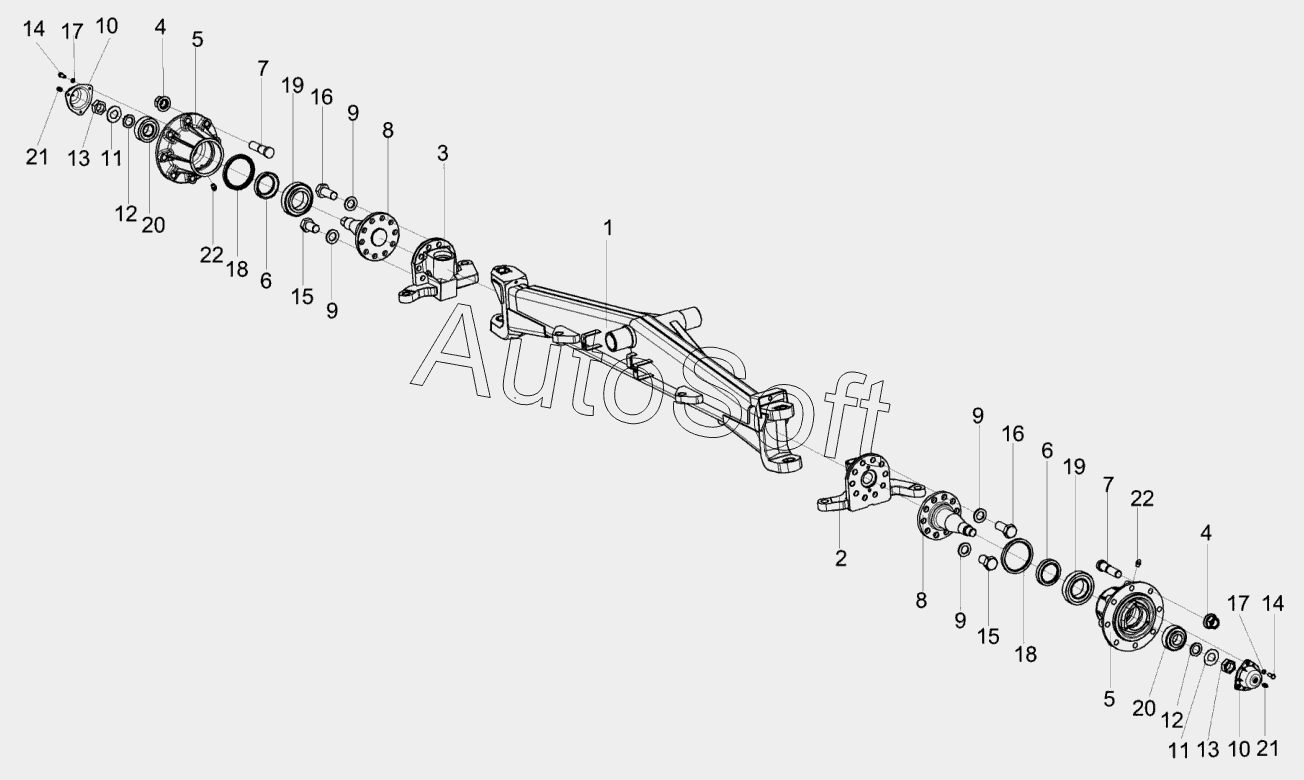

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2012). Мост управляемых колес КВК 0109300 (лист 1)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0109300 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | У***2 | Гайка | |
| 5 | К***1 | Ступица | |
| 6 | К***7 | Кольцо | |
| 7 | К***8 | Болт | |
| 8 | К***3 | Ось | |
| 9 | К***2 | Шайба | |
| 10 | Р***А | Колпак ступицы | |
| 11 | Р***7 | Шайба | |
| 12 | Р***Б | Втулка | |
| 13 | Р***А | Гайка | |
| 14 | Б***6 | Болт М8-6ex20-7796 | |
| 15 | Б***8 | Болт М24х2-6ex40-7798 | |
| 16 | Б***8 | Болт М24х2-6ex55-7798 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | 2***2 | Манжета 2.2-120х150-1-8752 | |
| 19 | 7***5 | Подшипник 7517А-27365 | |
| 20 | 7***5 | Подшипник | |
| 21 | М***3 | Масленка 1.2-19853 | |
| 22 | М***3 | Масленка 2.2.45-19853 |
