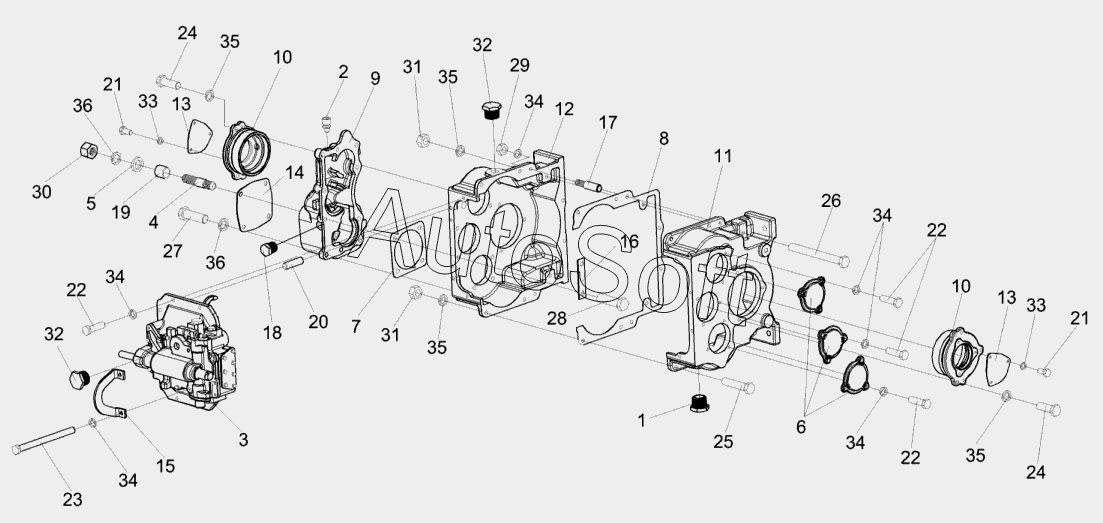

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Коробка передач КЗК-12-0107530 (корпус, крышки)
28
19
20
21
21
22
22
22
23
24
24
25
26
27
18
29
30
31
31
32
32
33
33
34
34
34
34
34
35
35
35
35
36
36
9
1
2
3
4
5
6
7
8
10
10
11
12
13
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107530 | К***0 | Коробка передач | |
| КЗК-812-0107260 | К***0 | Корпус | |
| 1 | У***0 | Пробка | |
| 2 | 3***А | Сапун | |
| 3 | К***0 | Механизм переключения передач | |
| 4 | Р***Б | Шпилька | |
| 5 | У***3 | Шайба | |
| 6 | 3***9 | Крышка | |
| 7 | 3***9 | Прокладка гидромотора | |
| 8 | 3***5 | Прокладака корпуса коробки диапазонов | |
| 9 | 3***1 | Корпус установки гидромотора | |
| 10 | 3***1 | Стакан установки дифференциала | |
| 11 | 3***1 | Корпус коробки диапазонов правый | |
| 12 | 3***1 | Корпус коробки диапазонов левый | |
| 13 | 3***9 | Крышка | |
| 14 | 3***1 | Крышка | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***8 | Пластина стопорная | |
| 17 | 3***3 | Штифт корпуса коробки диапазонов | |
| 18 | 3***3 | Пробка | |
| 19 | 3***6 | Втулка | |
| 20 | 3***4 | Штифт установочный | |
| 21 | Б***6 | Болт М8-6gх16-7796 | |
| 22 | Б***6 | Болт М10-6gх35-7796 | |
| 23 | Б***6 | Болт М10-6gх160-7796 | |
| 24 | Б***6 | Болт М12-6gх35-7796 | |
| 25 | Б***6 | Болт М12х1,25-6gх55-7796 | |
| 26 | Б***6 | Болт М12х1,25-6gх120-7796 | |
| 27 | Б***6 | Болт М14-6gх45-7796 | |
| 28 | Б***6 | Болт М14-6gх50-7796 | |
| 29 | Г***5 | Гайка M10-6H-5915 | |
| 30 | Г***5 | Гайка M14-6G-5915 | |
| 31 | Г***3 | Гайка М12х1,25-6G-15523 | |
| 32 | П***m | Пробка КГ3/4dm | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 14Т.65Г-6402 |
