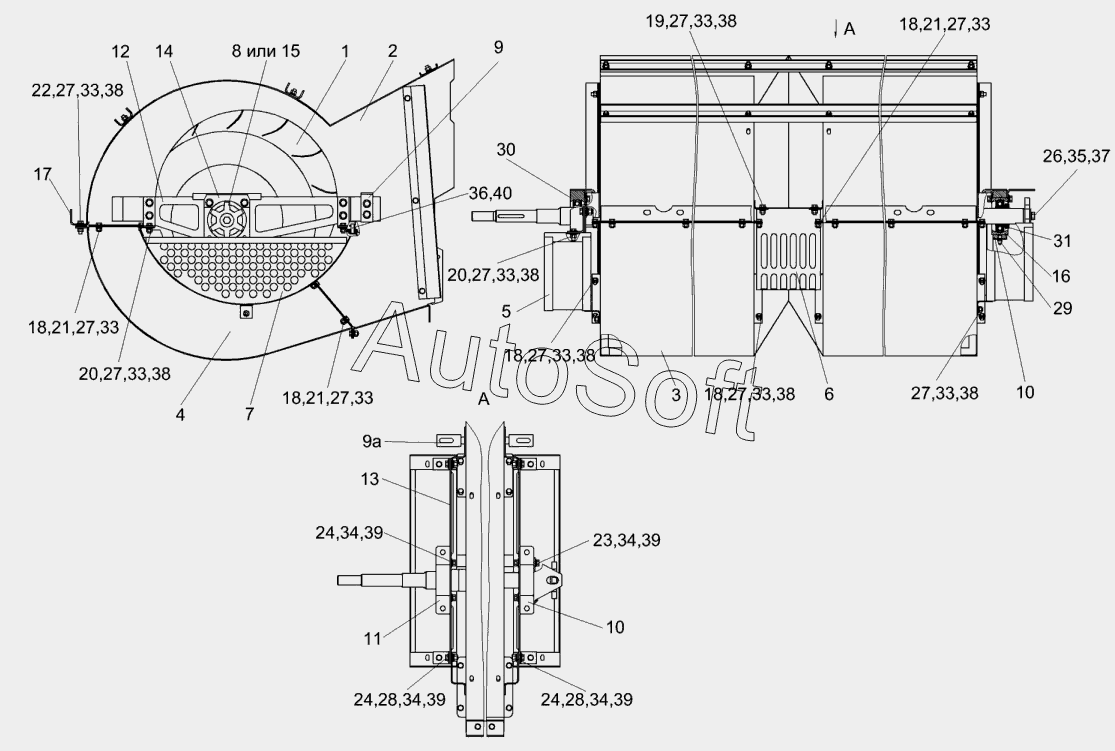

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Вентилятор КЗК-10-0217000-01
1
2
3
4
5
6
7
8
9
9А
10
10
11
12
13
14
15
16
17
18
18
18
18
18
19
20
20
21
21
21
22
23
24
24
24
26
27
27
27
27
27
27
27
27
27
27
28
28
29
30
31
33
33
33
33
33
33
33
33
33
33
34
34
34
34
35
36
37
38
38
38
38
38
38
38
39
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0217000-01 | К***1 | Вентилятор | |
| 1 | К***0 | Крылач | |
| 10 | К***Б | Корпус | |
| 11 | К***9 | Корпус | |
| 12 | К***6 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***А | Кронштейн | |
| 15 | К***4 | Звездочка | |
| 16 | К***А | Втулка | |
| 17 | К***6 | Уголок | |
| 18 | У***5 | Шайба | |
| 19 | Б***6 | Болт М8-6gх16-7796 | |
| 2 | К***0 | Кожух сдвоенный | |
| 20 | Б***6 | Болт М8-6gх20-7796 | |
| 21 | Б***6 | Болт М8-6gх25-7796 | |
| 22 | Б***6 | Болт М8-6gх30-7796 | |
| 23 | Б***6 | Болт М10-6gх16-7796 | |
| 24 | Б***6 | Болт М10-6gх25-7796 | |
| 26 | Б***6 | Болт М12-6gх30-7796 | |
| 27 | Г***5 | Гайка M8-6G-5915 | |
| 28 | Г***5 | Гайка M10-6G-5915 | |
| 29 | 1***3 | Масленка | |
| 3 | К***А | Поддон | |
| 30 | 6***7 | Подшипник | |
| 31 | 1***7 | Подшипник | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 36 | Ш***8 | Шайба | |
| 37 | Ш***8 | Шайба А12.01-6958 | |
| 38 | Ш***1 | Шайба С.8.01-11371 | |
| 39 | Ш***1 | Шайба С.10.01-11371 | |
| 4 | К***1 | Поддон | |
| 40 | Ш***7 | Шплинт 2х20-397 | |
| 5 | К***А | Щиток | |
| 6 | К***Б | Щиток | |
| 7 | К***А | Щиток | |
| 8 | К***0 | Звездочка | |
| 9 | К***0 | Кронштейн | |
| 9А | К***1 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
