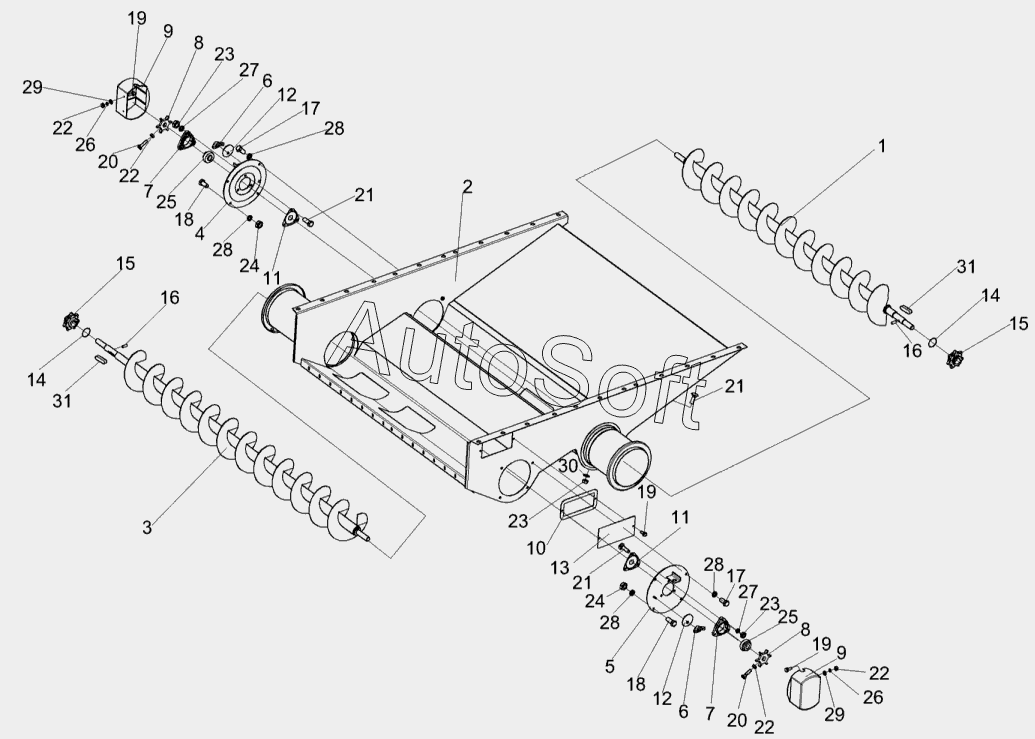

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Блок шнеков КЗК-10-0218010А
16
16
31
31
30
29
29
28
28
28
28
27
27
26
26
25
25
24
24
23
23
23
22
22
22
22
21
21
21
20
20
19
19
19
18
18
17
17
15
15
14
14
13
12
12
11
11
10
9
9
8
8
7
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0218010А | К***А | Блок шнеков | |
| 1 | К***0 | Шнек колосовой | |
| 2 | К***А | Поддон | |
| 3 | К***0 | Шнек зерновой | |
| 4 | К***Б | Опора | |
| 5 | К***0 | Опора левая | |
| 6 | К***0 | Гайка | |
| 7 | К***5 | Корпус подшипника | |
| 8 | К***1 | Звездочка | |
| 9 | К***Б | Крышка | |
| 10 | К***Б | Прокладка | |
| 11 | К***Б | Крышка | |
| 12 | К***Б | Шайба | |
| 13 | К***Б | Крышка | |
| 14 | К***7 | Кольцо | |
| 15 | К***1 | Звездочка | |
| 16 | П***7 | Винт | |
| 17 | Б***6 | Болт М10-6gх20-7796 | |
| 18 | Б***6 | Болт М10-6gх25-7796 | |
| 19 | Б***8 | Болт М6-6gх14-7798 | |
| 20 | Б***8 | Болт М6-6gх25-7798 | |
| 21 | Б***2 | Болт М8-6gх30-7802 | |
| 22 | Г***5 | Гайка M6-6G-5915 | |
| 23 | Г***5 | Гайка M8-6G-5915 | |
| 24 | Г***5 | Гайка M10-6G-5915 | |
| 25 | 1***7 | Подшипник | |
| 26 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***1 | Шайба С.6.01-11371 | |
| 30 | Ш***1 | Шайба С.8.01-11371 | |
| 31 | Ш***0 | Шпонка 10х8х36-23360 |
