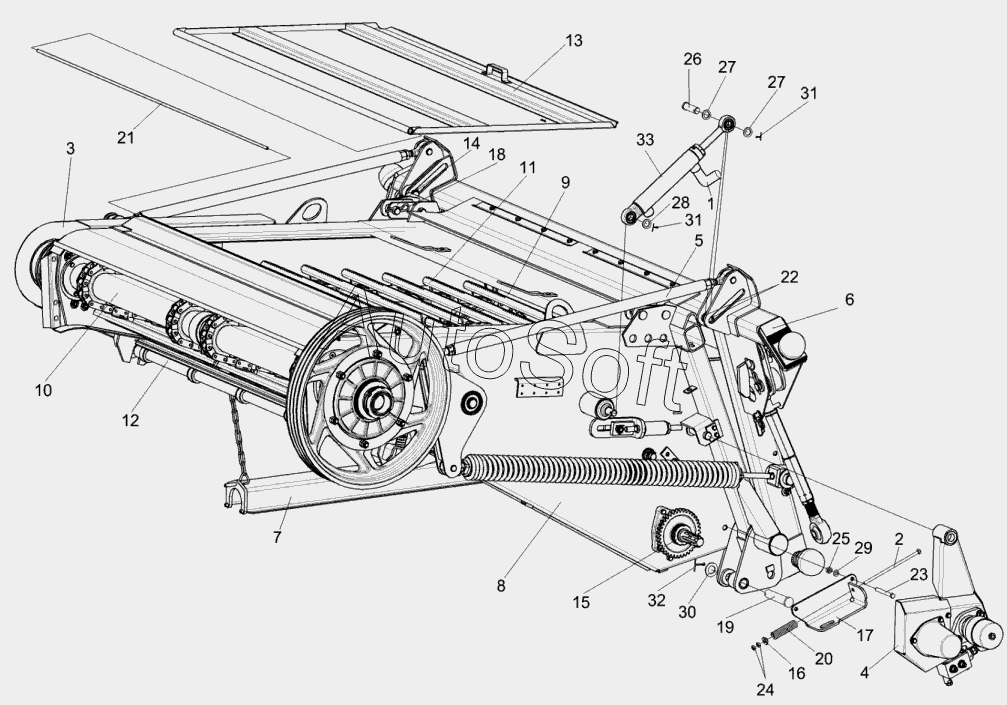

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Камера наклонная КЗК-12-1810000Б-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1810000Б-02 | К***2 | Камера наклонная | |
| 1 | К***А | Система гидравлическая камеры наклонной | |
| 2 | К***0 | Винт | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Гидрореверс | |
| 5 | К***1 | Механизм продольного копирования | |
| 6 | К***А | Рамка переходная | |
| 7 | К***0 | Упор | |
| 8 | К***1 | Рама | |
| 9 | К***А | Вал верхний | |
| 10 | К***Б | Вал нижний | |
| 11 | К***Б | Транспортер | |
| 12 | К***1 | Труба | |
| 13 | К***1 | Крышка | |
| 14 | К***0 | Серьга | |
| 15 | К***1 | Вал | |
| 16 | К***5 | Втулка | |
| 17 | К***4 | Упор | |
| 18 | Ж***9 | Шплинт | |
| 19 | К***1 | Палец | |
| 20 | К***9 | Пружина | |
| 21 | К***1 | Ось | |
| 22 | К***3 | Втулка | |
| 23 | Б***2 | Болт M10-6gх100-7802 | |
| 24 | Г***5 | Гайка M8-6G.8-5915 | |
| 25 | Г***5 | Гайка M10-6G.8-5915 | |
| 26 | О***0 | Ось 6-20 b12x65-9650 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***8 | Шайба А10.01-6958 | |
| 29 | Ш***1 | Шайба С.10.01-11371 | |
| 30 | Ш***1 | Шайба С.24.01-11371 | |
| 31 | Ш***7 | Шплинт 5x32-397 | |
| 32 | Ш***7 | Шплинт 5x40-397 | |
| 33 | В***2 | Гидроцилиндр |
