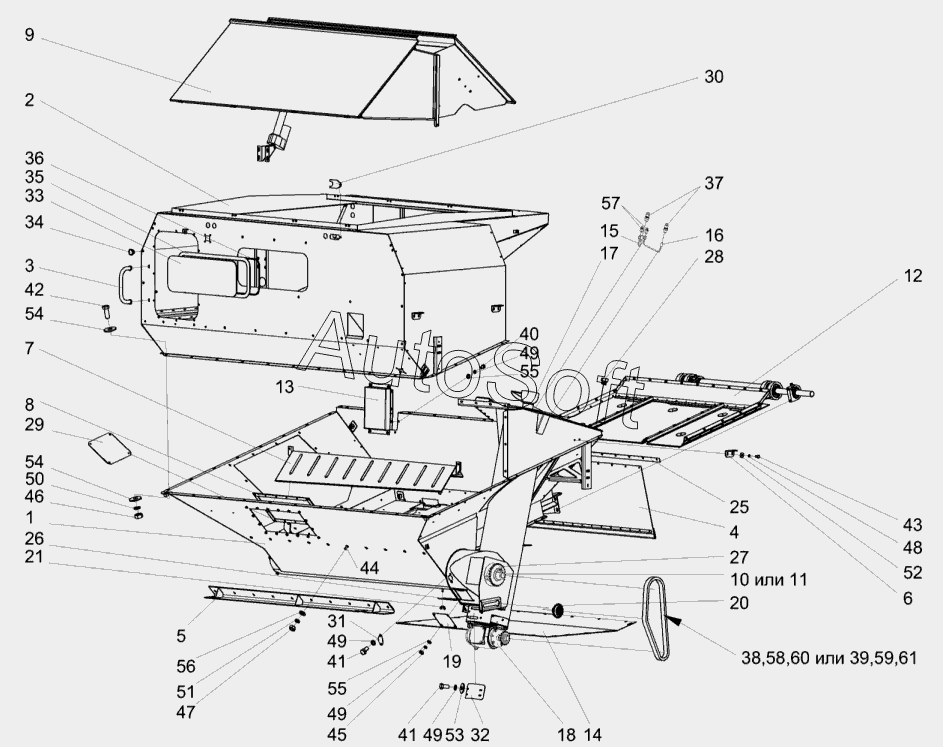

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Бункер КЗК-10-3-0203000
47
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
31
48
49
49
49
49
50
51
52
53
54
54
55
55
56
57
58
59
60
61
16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0203000 | К***0 | Бункер | |
| 1 | К***0 | Основание | |
| 2 | К***0 | Проставка | |
| 3 | К***0 | Поручень | |
| 4 | К***А | Фартук | |
| 5 | К***0 | Балка | |
| 6 | К***1 | Опора | |
| 7 | К***0 | Ограждение | |
| 8 | К***0 | Крышка | |
| 9 | К***Б | Установка крыши | |
| 10 | К***0 | Шнек | |
| 11 | К***0 | Шнек | |
| 12 | К***0 | Вибродно | |
| 13 | К***0 | Крышка | |
| 14 | К***0 | Настил | |
| 15 | К***0 | Маслопровод | |
| 16 | К***1 | Маслопровод | |
| 17 | К***0 | Шнек наклонный | |
| 18 | К***1 | Редуктор | |
| 19 | К***Б | Крышка | |
| 20 | К***Б | Звездочка | |
| 21 | К***0 | Гайка-барашек | |
| 22 | К***0 | Шнек наклонный | |
| 23 | К***Б | Звездочка | |
| 24 | К***0 | Гайка-барашек | |
| 25 | К***3 | Планка | |
| 26 | К***7 | Крышка | |
| 27 | К***7 | Звездочка | |
| 28 | К***3 | Пробка | |
| 29 | К***9 | Крышка | |
| 30 | К***5 | Накладка | |
| 31 | К***1 | Крышка | |
| 32 | К***2 | Крышка | |
| 33 | К***2 | Стекло | |
| 34 | К***2 | Заглушка транспортная | |
| 35 | К***6 | Уплотнитель | |
| 36 | К***6 | Замок уплотнителя | |
| 37 | П***4 | Штуцер | |
| 38 | Ц***8 | Цепь | |
| 39 | Ц***9 | Цепь | |
| 40 | Б***6 | Болт М8-6gх12.88.019-7796 | |
| 41 | Б***6 | Болт М8-6gх16.88.019-7796 | |
| 42 | Б***6 | Болт М10-6gх25.88.019-7796 | |
| 43 | Б***8 | Болт М6-6gх12.88.019-7798 | |
| 44 | Б***2 | Болт М12-6gх35.88.019-7802 | |
| 45 | Г***5 | Гайка М8-6G.8.016-5915 | |
| 46 | Г***5 | Гайка М10-6G.8.016-5915 | |
| 47 | Г***5 | Гайка М12-6G.8.016-5915 | |
| 48 | Ш***2 | Шайба 6.65Г 06-6402 | |
| 49 | Ш***2 | Шайба 8.65Г 06-6402 | |
| 50 | Ш***2 | Шайба 10.65Г 06-6402 | |
| 51 | Ш***2 | Шайба 12.65Г 06-6402 | |
| 52 | Ш***8 | Шайба C 6.01.019-6958 | |
| 53 | Ш***8 | Шайба C 8.01.019-6958 | |
| 54 | Ш***8 | Шайба C 10.01.019-6958 | |
| 55 | Ш***1 | Шайба C.8.01.019-11371 | |
| 56 | Ш***1 | Шайба C.12.01.019-11371 | |
| 57 | 1***3 | Масленка | |
| 58 | З***о | Звено к цепи | |
| 59 | З***о | Звено к цепи | |
| 60 | C***1 | Звено C-12 A-1 | |
| 61 | П***1 | Звено П-12А-1 с шплинтом ISO 606 |
