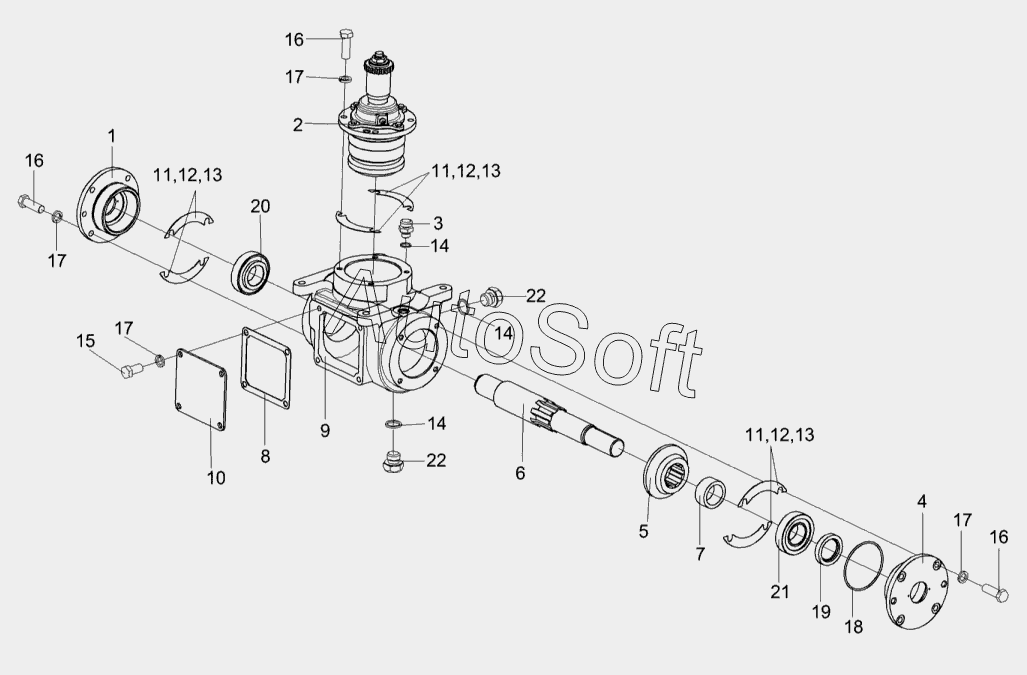

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Редуктор КЗК-12-0209100-01
11
11
11
22
22
21
20
19
18
17
17
17
17
16
16
16
15
14
14
14
13
13
13
12
12
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0209040 | К***0 | Стакан | |
| КЗК-12-0209100-01 | К***1 | Редуктор | |
| 1 | К***0 | Стакан | |
| 2 | К***0 | Стакан | |
| 3 | Р***0 | Сапун | |
| 4 | К***7 | Стакан | |
| 5 | К***2 | Шестерня | |
| 6 | К***1 | Вал | |
| 7 | К***7 | Втулка | |
| 8 | К***2 | Прокладка | |
| 9 | К***1 | Корпус | |
| 10 | К***1 | Крышка | |
| 11 | К***3 | Прокладка регулировочная | |
| 12 | К***1 | Прокладка регулировочная | |
| 13 | К***2 | Прокладка регулировочная | |
| 14 | К***5 | Прокладка | |
| 15 | Б***6 | Болт М10-6gх20-7796 | |
| 16 | Б***6 | Болт М10-6gх30-7796 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | 0***3 | Кольцо 090-095-30-2-2-18829/9833 | |
| 19 | М***2 | Манжета 2.2-40х60-8752 | |
| 20 | 7***5 | Подшипник | |
| 21 | 7***5 | Подшипник | |
| 22 | П***m | Пробка 2-КГ 1/4dm |
