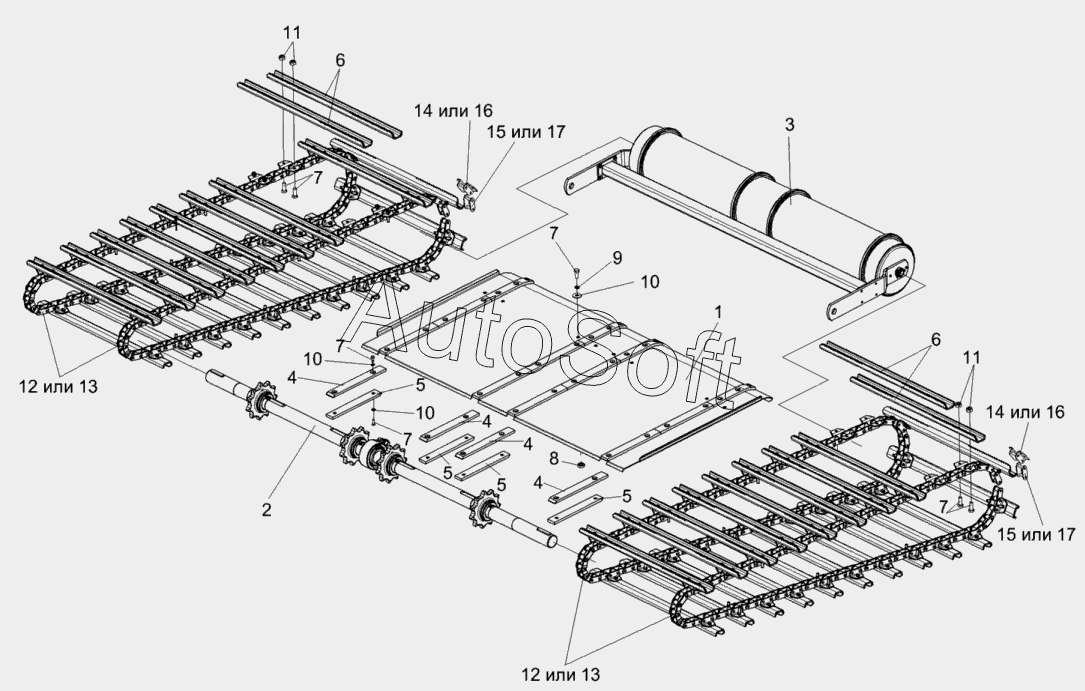

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка транспортеров КЗК-12-1817000Б
9
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
10
8
7
7
7
7
7
6
6
5
5
5
5
4
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1817000Б | К***Б | Транспортер | |
| 1 | К***0 | Основание | |
| 2 | К***А | Вал верхний | |
| 3 | К***Б | Вал нижний | |
| 4 | К***1 | Накладка | |
| 5 | К***2 | Накладка | |
| 6 | К***5 | Гребенка | |
| 7 | Б***6 | Болт М8-6gх20-7796 | |
| 8 | Г***5 | Гайка М8-6G.8-5915 | |
| 9 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 10 | Ш***1 | Шайба С.8.01-11371 | |
| 11 | Г***8 | Гайка М8-8 | |
| 12 | Ц***5 | Цепь ТРД-38-5600-1-2-8-4 | |
| 13 | Ц***4 | Цепь ТРД-38-56-1-2-8-4 | |
| 14 | П***6 | Звено | |
| 15 | С***6 | Звено | |
| 16 | П***0 | Звено П-ТРД-38-5600 | |
| 17 | С***0 | Звено |
