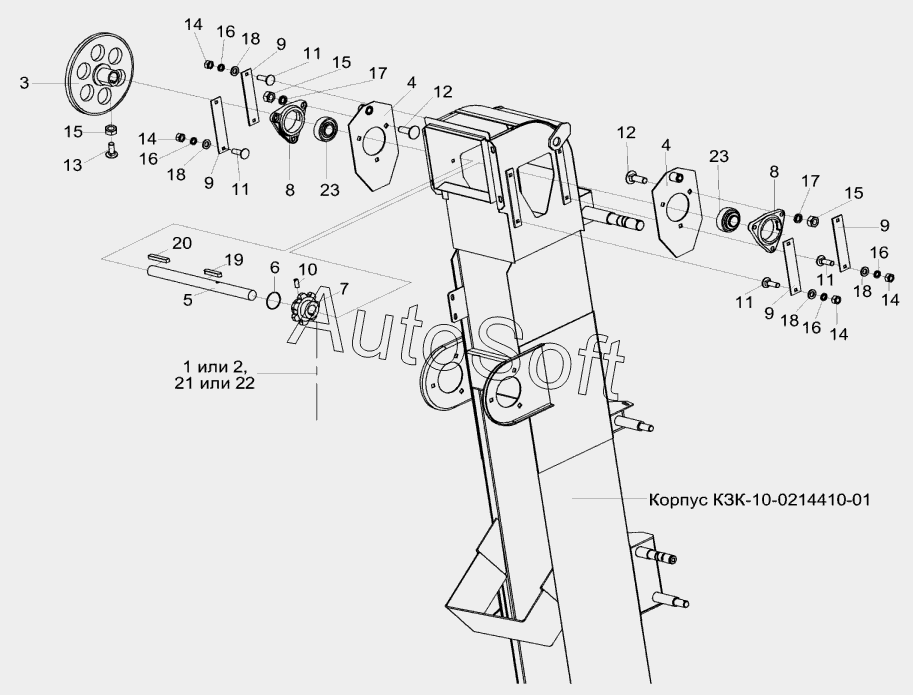

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Элеватор зерновой КЗК-10-0214000-01
12
12
23
23
22
21
20
19
18
18
18
18
17
17
16
16
16
16
15
15
15
14
14
14
14
13
11
11
11
11
10
9
9
9
9
8
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0214000-01 | К***1 | Элеватор зерновой | |
| 1 | К***0 | Цепь элеватора | |
| 2 | К***0 | Цепь элеватора | |
| 3 | К***0 | Звездочка | |
| 4 | К***А | Ползун | |
| 5 | К***2 | Вал | |
| 6 | К***7 | Кольцо | |
| 7 | К***1 | Звездочка | |
| 8 | К***6 | Корпус подшипника | |
| 9 | К***А | Накладка | |
| 10 | П***1 | Винт | |
| 11 | Б***2 | Болт М8-6gх25-7802 | |
| 12 | Б***2 | Болт М10-6gх30-7802 | |
| 13 | В***5 | Винт В.М10-6gх30-1485 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Г***5 | Гайка М10-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | Ш***0 | Шпонка 8х7х40-23360 | |
| 20 | Ш***0 | Шпонка 8х7х80-23360 | |
| 21 | С***0 | Звено С-ТРД-38-4600 | |
| 22 | С***6 | Звено С-ТРД-38-46 | |
| 23 | 1***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
