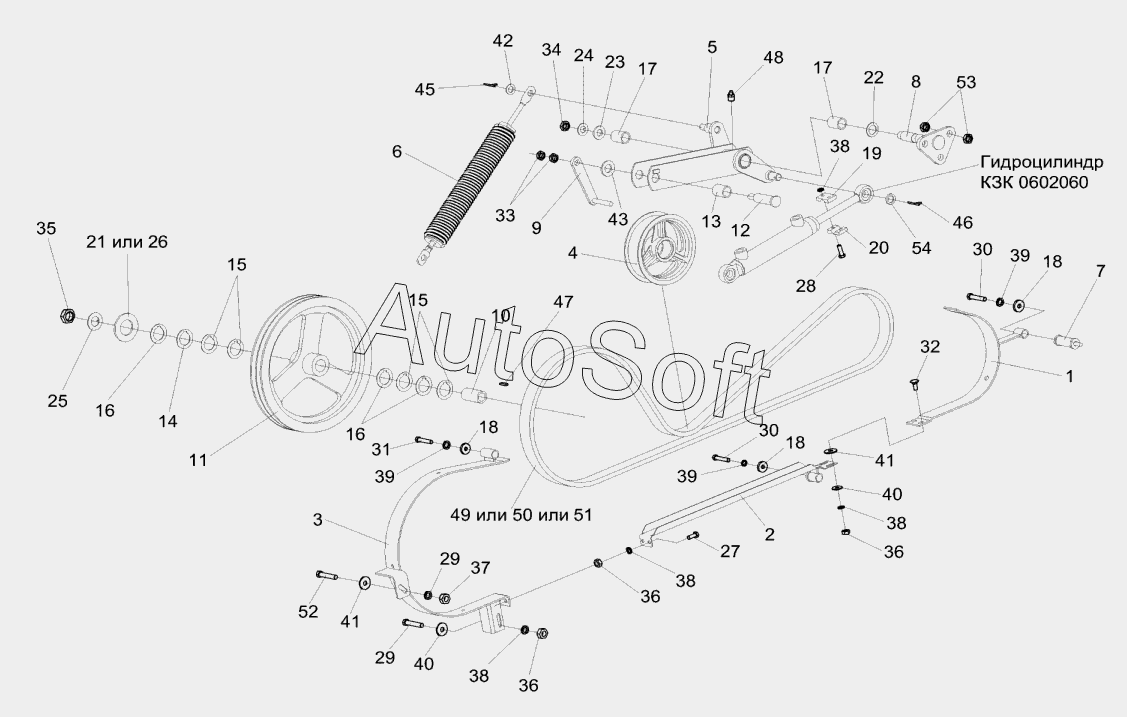

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Привод горизонтального шнека КЗК-10-0221100
41
41
28
29
29
30
30
31
32
33
34
35
36
36
36
37
38
38
38
38
39
39
39
40
40
27
42
43
45
46
47
48
49
50
51
52
53
54
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0221100 | К***0 | Привод горизонтального шнека | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Щиток | |
| 4 | К***Б | Ролик | |
| 5 | К***0 | Рычаг | |
| 6 | К***Б | Пружина | |
| 7 | К***0 | Перgходник | |
| 8 | К***А | Опора | |
| 9 | К***0 | Подъемник | |
| 10 | К***1 | Ступица | |
| 11 | К***1 | Шкив | |
| 12 | К***А | Палец | |
| 13 | К***А | Втулка | |
| 14 | К***5 | Шайба регулировочная | |
| 15 | К***1 | Шайба регулировочная | |
| 16 | К***2 | Шайба регулировочная | |
| 17 | К***6 | Шайба | |
| 18 | К***7 | Шайба | |
| 19 | К***1 | Ограничитель | |
| 20 | К***2 | Ограничитель | |
| 21 | К***2 | Кольцо | |
| 22 | К***8 | Шайба специальная | |
| 23 | П***4 | Шайба | |
| 24 | П***5 | Шайба | |
| 25 | К***8 | Шайба | |
| 26 | Б***6 | Болт М12-6gх50-7796 | |
| 27 | Б***6 | Болт М8-6gх20-7796 | |
| 28 | Б***6 | Болт М8-6gх25-7796 | |
| 29 | Б***6 | Болт М8-6gх30-7796 | |
| 30 | Б***6 | Болт М10-6gх50-7796 | |
| 31 | Б***6 | Болт М10-6gх75-7796 | |
| 32 | Б***2 | Болт М8-6gх20-7802 | |
| 33 | Г***6 | Гайка М16-6G-2526 | |
| 34 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 35 | Г***1 | Гайка М48х1,5-6G-11871 | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Г***5 | Гайка М10-6G-5915 | |
| 38 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***8 | Шайба А10.01-6958 | |
| 42 | Ш***1 | Шайба С.16.01-11371 | |
| 43 | Ш***1 | Шайба С.24.01-11371 | |
| 44 | Ш***9 | Шайба 20.01-9649 | |
| 45 | Ш***7 | Шплинт 4х22-397 | |
| 46 | Ш***7 | Шплинт 5х32-397 | |
| 47 | Ш***0 | Шпонка 16х10х70-23360 | |
| 48 | 1***3 | Масленка | |
| 49 | 2***a | Ремень | |
| 50 | 2***A | Ремень | |
| 51 | 2***A | Ремень | |
| 52 | Б***6 | Болт М10-6gх40-7796 | |
| 53 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 54 | Ш***2 | Шайба 48.01-11872 |
