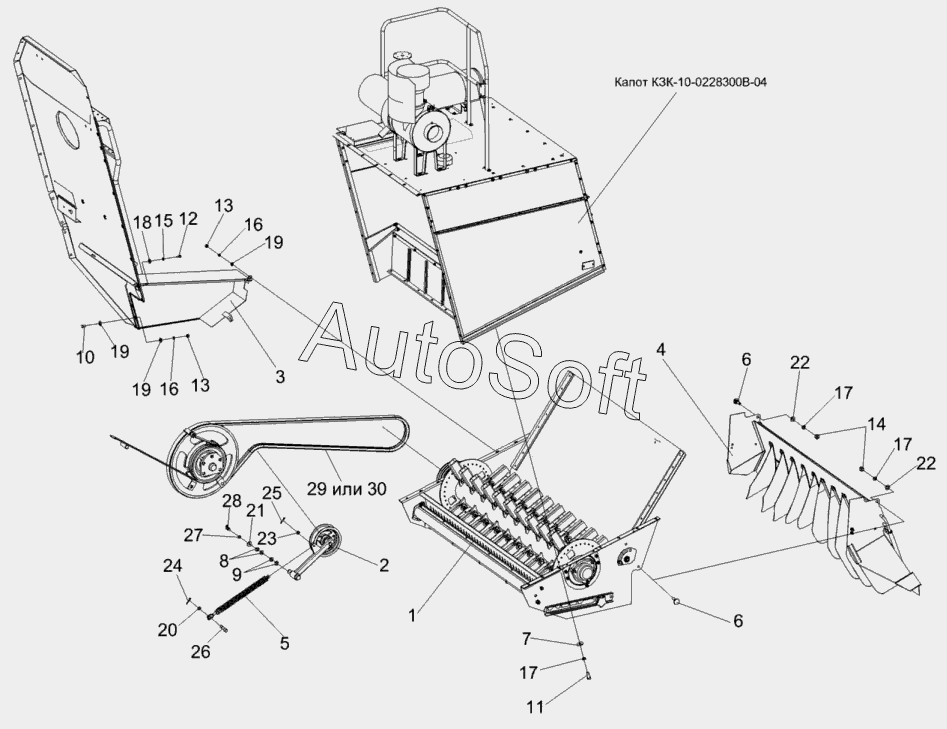

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка соломоизмельчителя КЗК-10-0290600
15
30
29
28
27
26
25
24
23
22
22
21
20
19
19
19
18
17
17
17
16
16
14
13
13
12
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0290600 | К***0 | Установка соломоизмельчителя | |
| 1 | К***А | Соломоизмельчитель | |
| 2 | К***0 | Рычаг | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Дефлектор | |
| 5 | К***0 | Пружина | |
| 6 | К***3 | Болт | |
| 7 | К***2 | Шайба | |
| 8 | К***6 | Прокладка | |
| 9 | П***1 | Шайба | |
| 10 | Б***6 | Болт М8-6Gх20-7796 | |
| 11 | Б***6 | Болт М10-6Gх25-7796 | |
| 12 | Б***8 | Болт М6-6Gх16-7798 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Ш***2 | Шайба 6.65Г-6402 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***8 | Шайба A 6.01-6958 | |
| 19 | Ш***8 | Шайба A 8.01-6958 | |
| 20 | Ш***8 | Шайба A 10.01-6958 | |
| 21 | Ш***9 | Шайба 20.01-9649 | |
| 22 | Ш***1 | Шайба C.10.01-11371 | |
| 23 | Ш***1 | Шайба C.18.01-11371 | |
| 24 | Ш***7 | Шплинт 3,2х20-397 | |
| 25 | Ш***7 | Шплинт 4х25-397 | |
| 26 | О***0 | Ось 6-10 b12х25-9650 | |
| 27 | В***2 | Кольцо | |
| 28 | 2***3 | Масленка 2.2.45-19853 | |
| 29 | 2***a | Ремень | |
| 30 | 2***» | Ремень |
