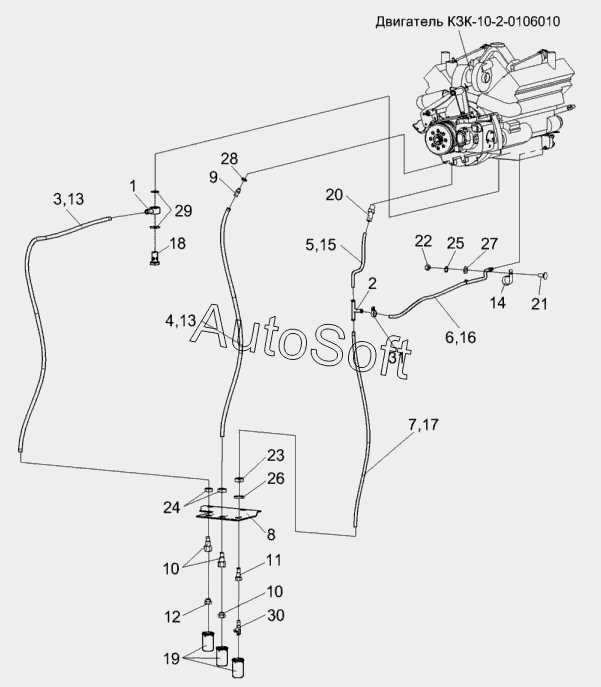

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка сливных рукавов КЗК-12-3-0106490
1
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0106490 | К***0 | Установка сливных рукавов | |
| 1 | К***0 | Угольник поворотный | |
| 2 | К***0 | Тройник | |
| 3 | К***8 | Рукав 20х29-1,6-10362 | |
| 4 | К***9 | Рукав 20х29-1,6-10362 | |
| 5 | К***1 | Рукав 14х23-1,6-10362 | |
| 6 | К***2 | Рукав 14х23-1,6-10362 | |
| 7 | К***3 | Рукав 14х23-1,6-10362 | |
| 8 | К***8 | Кронштейн | |
| 9 | К***5 | Штуцер | |
| 10 | К***8 | Штуцер | |
| 11 | К***7 | Штуцер | |
| 12 | К***2 | Пробка | |
| 13 | К***5 | Оплетка | |
| 14 | К***3 | Каркас хомута | |
| 15 | У***1 | Оплетка | |
| 16 | У***2 | Оплетка | |
| 17 | У***3 | Оплетка | |
| 18 | У***1 | Штуцер | |
| 19 | У***1 | Крышка | |
| 20 | У***4 | Штуцер | |
| 21 | Б***2 | Болт М8-6gх20-7802 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***6 | Гайка М22х1,5-6G-2526 | |
| 24 | Г***6 | Гайка М27х2-6G-2526 | |
| 25 | Ш***2 | Шайба 8.65Г-6402 | |
| 26 | Ш***2 | Шайба 22.65Г-6402 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | А***8 | Прокладка | |
| 29 | А***8 | Прокладка | |
| 30 | В***0 | Кран | |
| 31 | T***2 | Хомут червячный |
