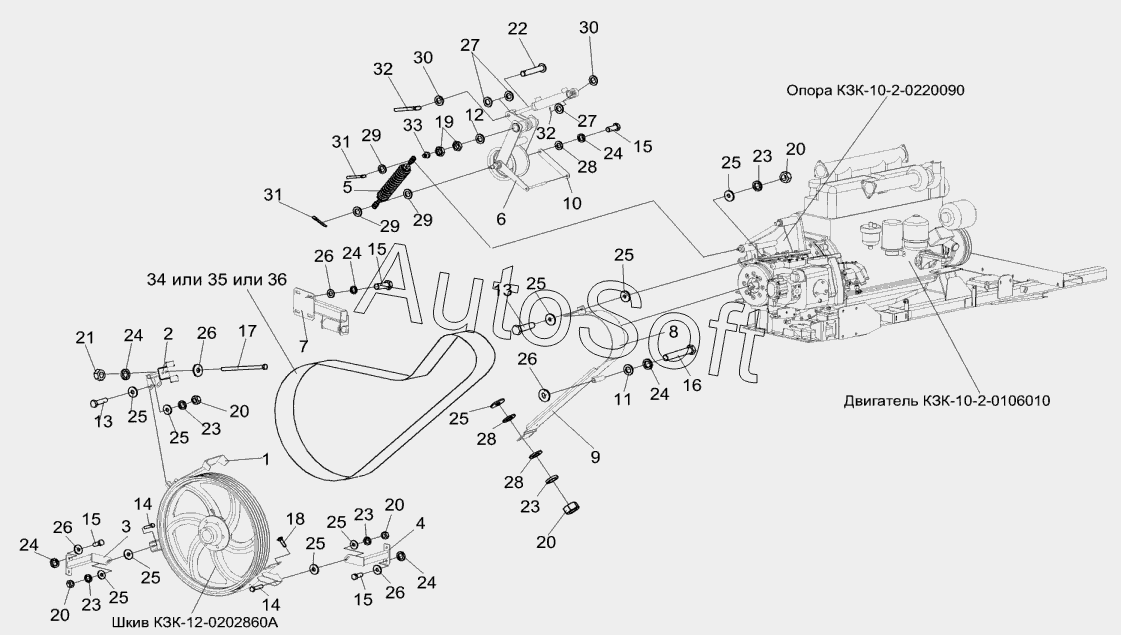

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Привод главного контрпривода КЗК-10-1-0220000А
28
28
28
19
20
20
20
20
20
21
22
23
23
23
23
23
24
24
24
24
24
24
25
25
25
25
25
25
25
25
25
25
26
26
26
26
26
27
27
18
29
29
29
30
30
31
31
32
32
33
34
35
36
9
1
2
3
4
5
6
7
8
10
11
12
13
13
14
14
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-1-0220000А | К***А | Привод главного контрпривода | |
| 1 | К***0 | Щиток | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Опора | |
| 4 | К***1 | Опора | |
| 5 | К***0 | Пружина | |
| 6 | К***0 | Рычаг | |
| 7 | К***0 | Ограничитель | |
| 8 | К***0 | Щиток | |
| 9 | К***6 | Щиток | |
| 10 | К***3 | Серьга | |
| 11 | К***7 | Шайба | |
| 12 | К***1 | Шайба | |
| 13 | Б***6 | Болт М8-6gх30-7796 | |
| 14 | Б***6 | Болт М8-6gх35-7796 | |
| 15 | Б***6 | Болт М10-6gх25-7796 | |
| 16 | Б***6 | Болт М10-6gх110-7796 | |
| 17 | Б***6 | Болт М10-6gх170-7796 | |
| 18 | Б***2 | Болт М8-6gх30-7802 | |
| 19 | Г***6 | Гайка М20-6G-2526 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | О***0 | Ось 6-20 b12х55-9650 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба A 8.01-6958 | |
| 26 | Ш***8 | Шайба A 10.01-6958 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***1 | Шайба C.10.01-11371 | |
| 29 | Ш***1 | Шайба C.16.01-11371 | |
| 30 | Ш***1 | Шайба C.20.01-11371 | |
| 31 | Ш***7 | Шплинт 4х25-397 | |
| 32 | Ш***7 | Шплинт 5х32-397 | |
| 33 | 1***3 | Масленка | |
| 34 | 5***a | Ремень | |
| 35 | 5***A | Ремень | |
| 36 | 5***A | Ремень |
