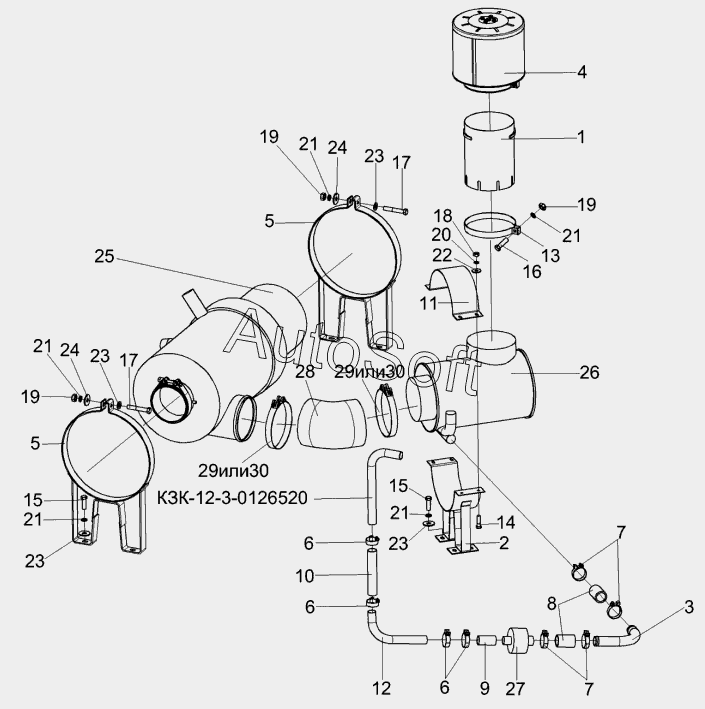

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка фильтра воздушного КЗК-12-3-0126340А
15
15
30
30
29
29
28
27
26
25
24
24
23
23
23
23
22
21
21
21
21
21
20
19
19
19
18
17
17
16
14
13
12
11
10
9
8
7
7
6
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-3-0126340А | К***А | Установка фильтра воздушного | |
| 1 | К***0 | Труба | |
| 2 | К***А | Хомут | |
| 3 | К***0 | Патрубок | |
| 4 | К***0 | Воздухозаборник вращающийся | |
| 5 | К***А | Хомут | |
| 6 | А***0 | Хомут стяжной | |
| 7 | А***0 | Хомут стяжной | |
| 8 | К***1 | Рукав 38х49-1,6-10362 | |
| 9 | К***3 | Рукав VENA SIL GLASS 032 | |
| 10 | Р***4 | Рукав VENA SIL GLASS032 | |
| 11 | К***1 | Хомут | |
| 12 | К***3 | Патрубок | |
| 13 | 3***4 | Хомут | |
| 14 | Б***6 | Болт М8-6gх30-7796 | |
| 15 | Б***6 | Болт М10-6gх30-7796 | |
| 16 | Б***6 | Болт М10-6gх45-7796 | |
| 17 | Б***6 | Болт М10-6gх60-7796 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М10-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***8 | Шайба A 8.01-6958 | |
| 23 | Ш***8 | Шайба A 10.01-6958 | |
| 24 | Ш***1 | Шайба C.10.01-11371 | |
| 25 | Ф***0 | Фильтр воздушный | |
| 26 | Я***Ч | Предочиститель инерционный | |
| 27 | Р***8 | Клапан | |
| 28 | Р***8 | Патрубок | |
| 29 | G***2 | Хомут без компенсатора | |
| 30 | Р***8 | Хомут |
