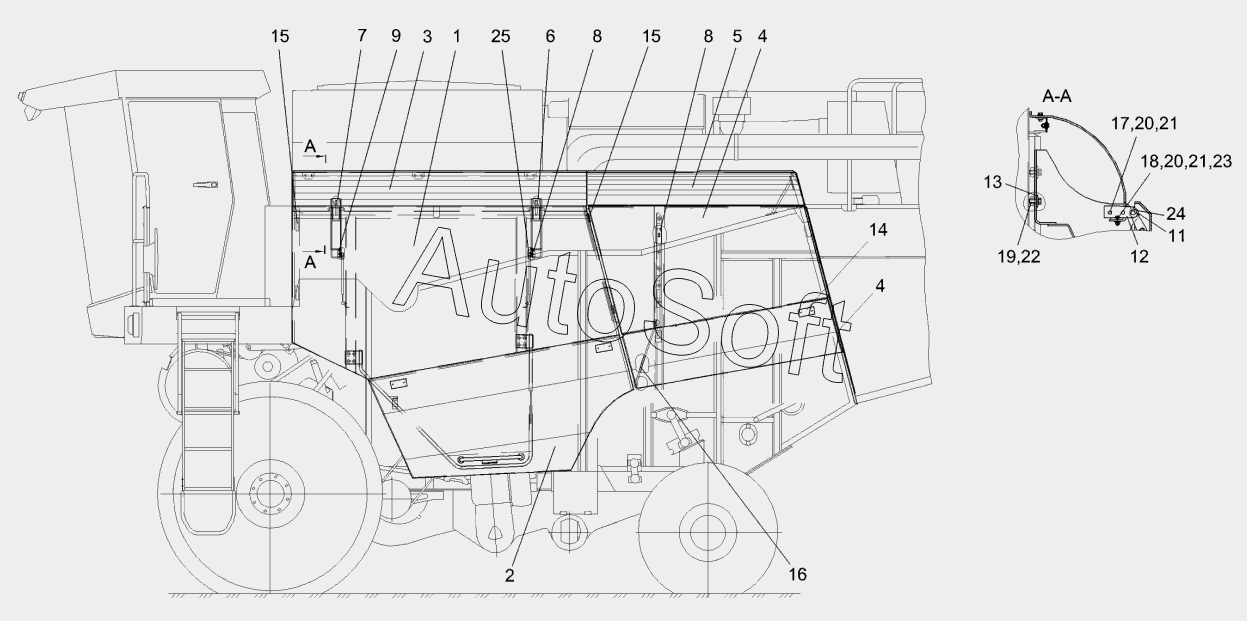

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка капотов и ограждений КЗК-10-3-0128000А
13
25
24
23
22
21
21
20
20
19
18
17
16
15
15
14
12
11
9
8
8
7
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0128000 | К***0 | Установка капотов и ограждений | |
| 1 | К***0 | Капот | |
| 2 | К***0 | Капот | |
| 3 | К***0 | Кожух | |
| 4 | К***0 | Панель | |
| 5 | К***0 | Кожух | |
| 6 | К***0 | Кронштейн | |
| 7 | К***1 | Кронштейн | |
| 8 | К***А | Рамка | |
| 9 | К***5 | Кронштейн | |
| 10 | К***1 | Кронштейн | |
| 11 | К***А | Кронштейн | |
| 12 | К***1 | Кронштейн | |
| 13 | К***А | Платик | |
| 14 | К***2 | Щиток | |
| 15 | А***2 | Прокладка | |
| 16 | К***1 | Раскос | |
| 17 | Б***6 | Болт М8-6gх20-7796 | |
| 18 | Б***6 | Болт М8-6gх25-7796 | |
| 19 | Б***6 | Болт М12-6gх30-7796 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | Ш***1 | Шайба C 14.01-11371 | |
| 25 | 1***1 | Пружина газовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
