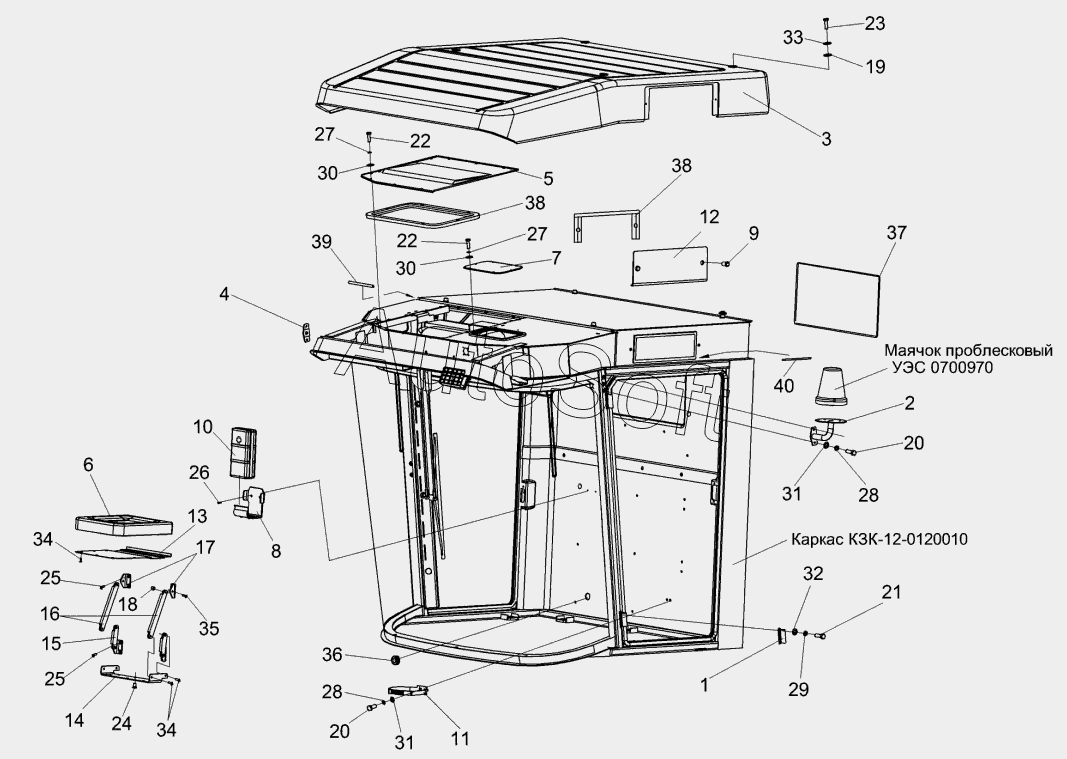

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Кабина КЗК-12-0200000
30
30
20
20
21
22
22
23
24
25
25
26
27
27
28
28
29
19
31
31
32
33
34
34
35
36
37
38
38
39
40
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129660 | К***0 | Сиденье дополнительное | |
| КВС-1-0129670 | К***0 | Механизм трансформации | |
| КЗК-12-0120000 | К***0 | Кабина | |
| 1 | К***0 | Петля | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Крыша | |
| 4 | К***0 | Заглушка | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Подушка сидения | |
| 7 | С***0 | Люк | |
| 8 | С***0 | Держатель аптечки | |
| 9 | У***1 | Рукоятка | |
| 10 | Р***0 | Аптечка | |
| 11 | 5***0 | Хомут крепления термоса | |
| 12 | К***8 | Крышка | |
| 13 | К***9 | Кожух | |
| 14 | К***7 | Кронштейн | |
| 15 | К***7 | Тяга | |
| 16 | К***1 | Тяга | |
| 17 | К***8 | Уголок | |
| 18 | К***2 | Втулка | |
| 19 | С***8 | Прокладка | |
| 20 | Б***6 | Болт М8-6gх25-7796 | |
| 21 | Б***6 | Болт М10-6gх20-7796 | |
| 22 | Б***8 | Болт М6-6gх20-7798 | |
| 23 | Б***6 | Болт М12-6gх25-7796 | |
| 24 | В***5 | Винт В2.М8-6gх16-17475 | |
| 25 | В***5 | Винт В2.М8-6gх25-17475 | |
| 26 | В***5 | Винт 4,2х25 | |
| 27 | Ш***2 | Шайба 6.65Г-6402 | |
| 28 | Ш***2 | Шайба 8.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***8 | Шайба | |
| 32 | Ш***8 | Шайба А10.01-6958 | |
| 33 | Ш***8 | Шайба А.12.01-6958 | |
| 34 | Ш***5 | Шуруп 3-4х16-1145 | |
| 35 | З***2 | Заклепка 2,8х16.01-12642 | |
| 36 | 5***0 | Втулка | |
| 37 | К***5 | Уплотнение | |
| 38 | S***Е | Уплотнитель | |
| 39 | К***1 | Уплотнение | |
| 40 | К***1 | Уплотнение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
