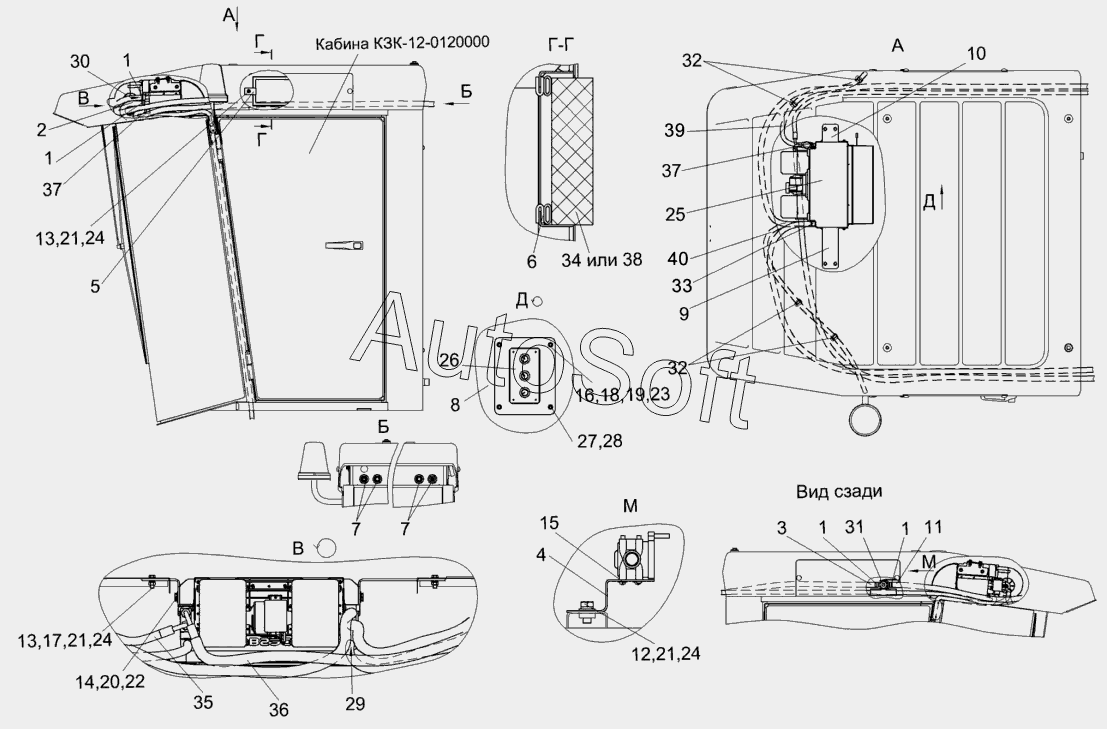

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка испарителя КЗК-12-0113040-01
31
21
21
21
22
23
24
24
24
25
26
27
28
29
30
20
32
32
33
34
35
36
37
37
38
39
40
10
1
1
1
1
2
3
4
5
6
7
7
8
9
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0113040-01 | К***1 | Установка испарителя | |
| 1 | А***0 | Хомут стяжной | |
| 2 | К***1 | Рукав 16х25-1,6-10362 | |
| 3 | К***2 | Рукав 16х25-1,6-10362 | |
| 4 | К***1 | Кронштейн | |
| 5 | К***2 | Прижим | |
| 6 | К***9 | Уплотнитель | |
| 7 | К***1 | Втулка | |
| 8 | К***2 | Панель | |
| 9 | К***А | Кронштейн | |
| 10 | К***А | Кронштейн | |
| 11 | Р***1 | Рукав | |
| 12 | Б***6 | Болт М8-6gх16-7796 | |
| 13 | Б***6 | Болт М8-6gх25-7796 | |
| 14 | Б***8 | Болт М6-6gх16-7798 | |
| 15 | В***1 | Винт 4х10-10621 | |
| 16 | В***3 | Винт В.М3-6gх18-17473 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***7 | Гайка М3-6G-5927 | |
| 19 | Ш***2 | Шайба 3.65Г-6402 | |
| 20 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 22 | Ш***8 | Шайба С6.01-6958 | |
| 23 | Ш***1 | Шайба С.3.01-11371 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | 0***0 | Испарительно-отопительный блок с воздуховодом | |
| 26 | 9***0 | Блок управления | |
| 27 | В***0 | Винт 2-5х2х25.10-10620 | |
| 28 | 6***4 | Держатель | |
| 29 | 0***0 | Кольцо уплотнительное 9/16 | |
| 30 | 0***0 | Кольцо уплотнительное 7/8 | |
| 31 | 1***0 | Кран отопителя | |
| 32 | Л***а | Лента стяжная зубчатая | |
| 33 | 0***0 | Трубка | |
| 34 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 35 | 0***0 | Хладонопровод | |
| 36 | 0***0 | Хладонопровод | |
| 37 | 1***2 | Хомут червячный | |
| 38 | В***4 | Элемент фильтрующий | |
| 39 | 0***0 | Трубка | |
| 40 | 0***0 | Трубка |
