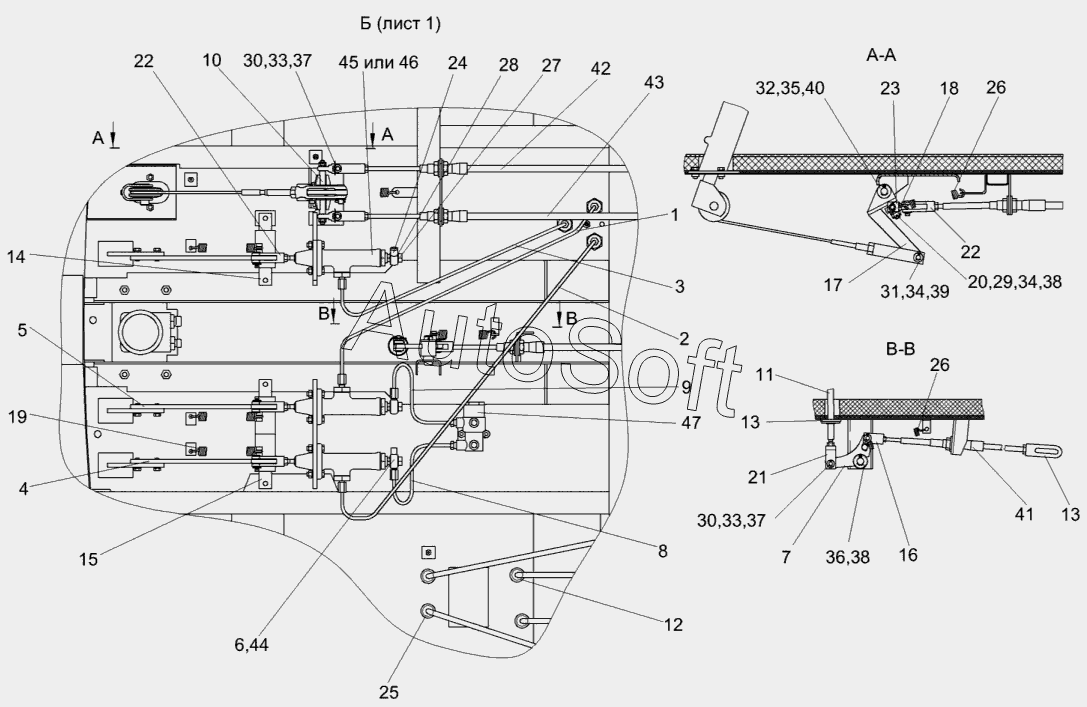

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Площадка управления КЗК-10-3-0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
28
29
30
30
31
32
33
33
34
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Трубка | |
| 3 | К***0 | Трубка | |
| 4 | К***0 | Рычаг | |
| 5 | К***1 | Рычаг | |
| 6 | К***0 | Угольник | |
| 7 | К***А | Рычаг | |
| 8 | К***0 | Трубопровод | |
| 9 | К***1 | Трубопровод | |
| 10 | Р***0 | Качалка | |
| 11 | К***2 | Тяга | |
| 12 | К***2 | Втулка | |
| 13 | К***6 | Вилка | |
| 14 | К***5 | Ось | |
| 15 | К***6 | Ось | |
| 16 | К***1 | Вилка | |
| 17 | У***5 | Рычаг | |
| 18 | У***2 | Пластина | |
| 19 | У***А | Пружина | |
| 20 | У***6 | Ось | |
| 21 | У***4 | Вилка | |
| 22 | У***6 | Вилка | |
| 23 | У***1 | Сухарик | |
| 24 | У***2 | Угольник | |
| 25 | У***3 | Втулка | |
| 26 | Р***Б | Пружина | |
| 27 | 5***3 | Болт | |
| 28 | 7***5 | Прокладка | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | О***0 | Ось 6-8b12х30-9650 | |
| 31 | О***0 | Ось 6-10b12х36-9650 | |
| 32 | О***0 | Ось 6-14b12х45-9650 | |
| 33 | Ш***1 | Шайба C.8.01-11371 | |
| 34 | Ш***1 | Шайба C.10.01-11371 | |
| 35 | Ш***1 | Шайба C.14.01-11371 | |
| 36 | Ш***1 | Шайба C.16.01-11371 | |
| 37 | Ш***7 | Шплинт 2х20-397 | |
| 38 | Ш***7 | Шплинт 2,5х20-397 | |
| 39 | Ш***7 | Шплинт 3,2х20-397 | |
| 40 | Ш***7 | Шплинт 4х25-397 | |
| 41 | 1***0 | Трос дистанционного управления | |
| 42 | 1***0 | Трос дистанционного управления | |
| 43 | 1***0 | Трос дистанционного управления | |
| 44 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 45 | Е***3 | Главный цилиндр | |
| 46 | Т***0 | Цилиндр главный привода тормозов | |
| 47 | 3***0 | Регулятор давления |
