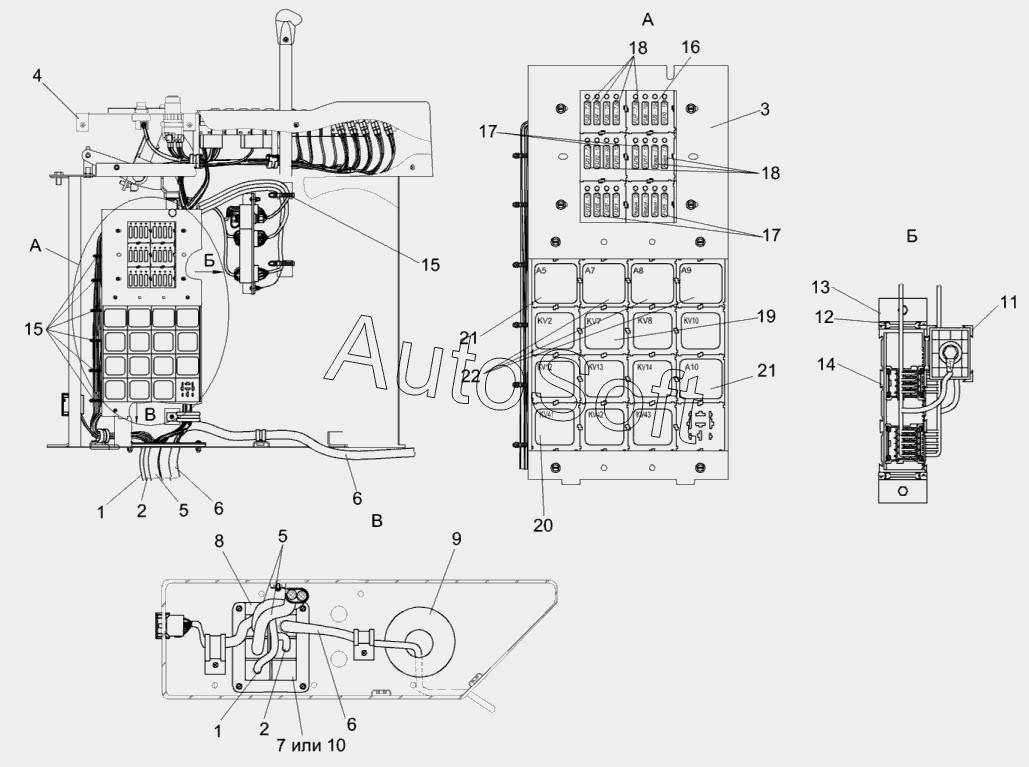

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка электрооборудования пульта управления КЗК-10-3-0725000
11
22
21
21
20
19
18
18
17
17
16
15
15
14
13
12
10
9
8
7
6
6
6
5
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Жгут дополнительный пульта управления | |
| 3 | К***0 | Панель колодок | |
| 4 | К***0 | Панель выключателей | |
| 5 | К***0 | Жгут гидроблоков | |
| 6 | К***0 | Жгут панели оператора | |
| 7 | К***2 | Заглушка | |
| 8 | К***4 | Кронштейн | |
| 9 | У***3 | Втулка | |
| 10 | 9***5 | Заглушка | |
| 11 | К***0 | Колодка электромонтажная | |
| 12 | К***0 | Колодка электромонтажная | |
| 13 | К***0 | Колодка электромонтажная | |
| 14 | К***0 | Колодка электромонтажная | |
| 15 | Л***а | Лента стяжная зубчатая | |
| 16 | 2***5 | Предохранитель | |
| 17 | 2***5 | Предохранитель | |
| 18 | 2***7 | Предохранитель | |
| 19 | 7***0 | Реле | |
| 20 | 9***1 | Реле | |
| 21 | С***5 | Сборка диодная | |
| 22 | С***К | Сборка диодная |
