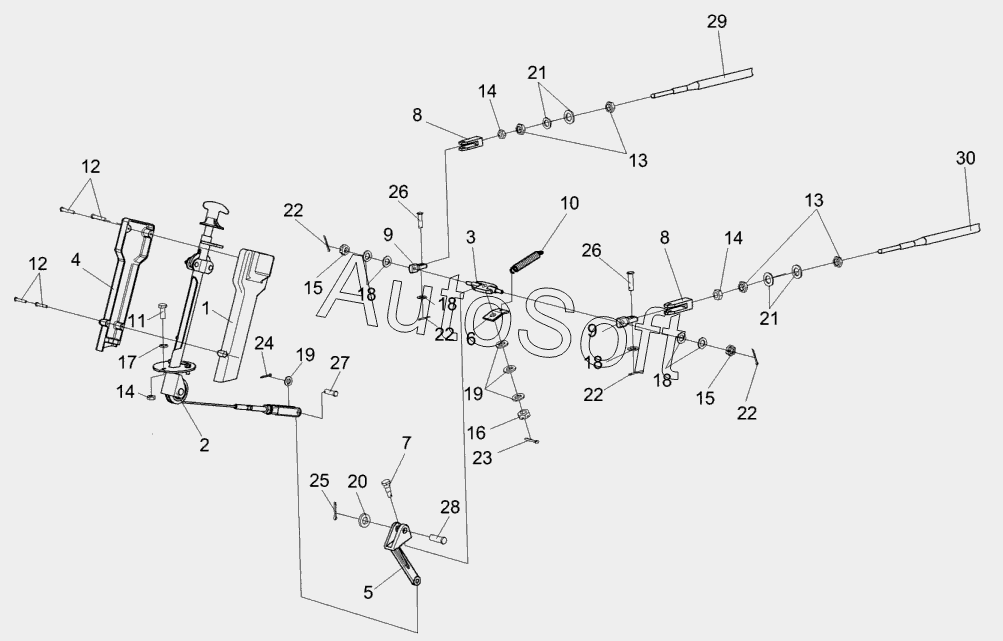

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка колонки привода УЭС 0300710
15
15
30
29
28
27
26
26
25
24
23
22
22
22
22
21
21
20
19
19
18
18
18
18
17
16
14
14
14
13
13
12
12
11
10
9
9
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-3-0119000 | К***0 | Площадка управления | |
| 1 | У***0 | Крышка | |
| 2 | У***0 | Колонка привода | |
| 3 | Р***0 | Качалка | |
| 4 | У***7 | Крышка | |
| 5 | У***5 | Рычаг | |
| 6 | У***2 | Пластина | |
| 7 | У***6 | Ось | |
| 8 | У***6 | Вилка | |
| 9 | У***1 | Сухарик | |
| 10 | Р***Б | Пружина | |
| 11 | Б***6 | Болт М8-6gх30-7796 | |
| 12 | В***3 | Винт В.М4-6gх25-17473 | |
| 13 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Г***9 | Гайка М8-6G-5919 | |
| 16 | Г***9 | Гайка М10-6G-5919 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | Ш***1 | Шайба С.10.01-11371 | |
| 20 | Ш***1 | Шайба С.14.01-11371 | |
| 21 | Ш***1 | Шайба С.18.01-11371 | |
| 22 | Ш***7 | Шплинт 2х20-397 | |
| 23 | Ш***7 | Шплинт 2,5х20-397 | |
| 24 | Ш***7 | Шплинт 3,2х20-397 | |
| 25 | Ш***7 | Шплинт 4х25-397 | |
| 26 | О***0 | Ось 6-8b12х30-9650 | |
| 27 | О***0 | Ось 6-10b12х36-9650 | |
| 28 | О***0 | Ось 6-14b12х45-9650 | |
| 29 | 1***0 | Трос дистанционного управления | |
| 30 | 1***0 | Трос дистанционного управления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
