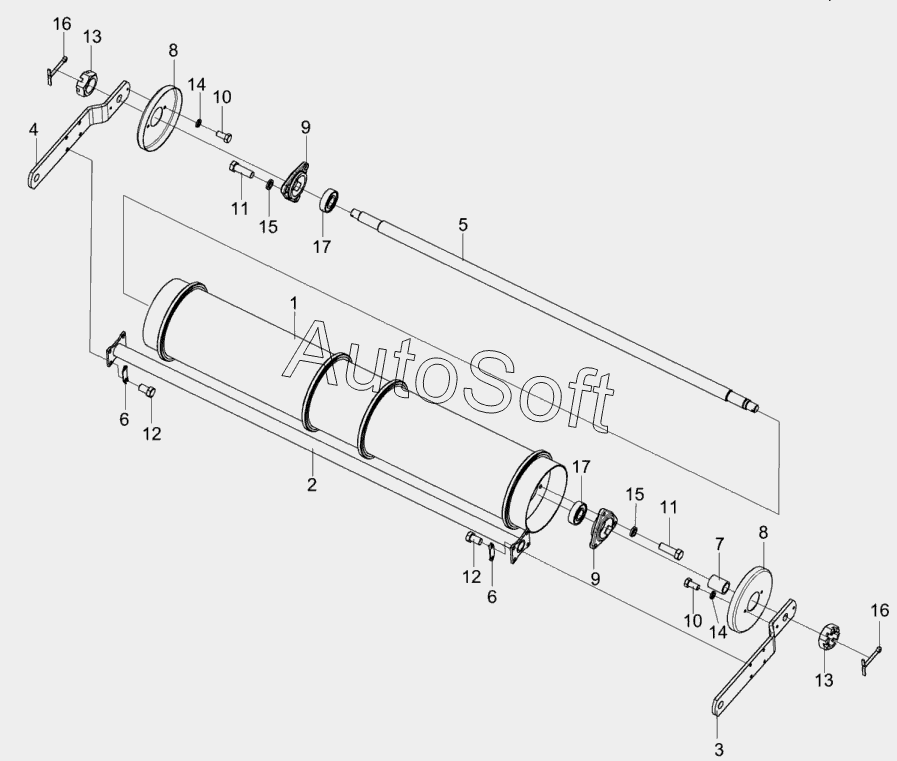

Каталог запасных частей к технике: Гомсельмаш КЗС-10К Палессе GS10 (2013). Установка вала нижнего КЗК-12-1816000Б
8
8
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
9
9
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1816000Б | К***Б | Вал нижний | |
| КЗК-12-1816120В | К***В | Рычаг | |
| КЗК-12-1816120В-01 | К***1 | Рычаг | |
| 1 | К***Б | Барабан | |
| 2 | К***А | Поперечина | |
| 3 | К***А | Рычаг | |
| 4 | К***1 | Рычаг | |
| 5 | К***9 | Вал | |
| 6 | К***1 | Пластина | |
| 7 | К***4 | Втулка | |
| 8 | К***1 | Донышко | |
| 9 | К***6 | Корпус подшипника | |
| 10 | Б***6 | Болт М8-6gх16-7796 | |
| 11 | Б***6 | Болт М10-6gх30-7796 | |
| 12 | Б***6 | Болт М10-6gх20-7796 | |
| 13 | Г***5 | Гайка М24х2-6H-5935 | |
| 14 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 15 | Ш***2 | Шайба 10.65Г-6402 | |
| 16 | Ш***7 | Шплинт 5х45-397 | |
| 17 | 5***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
